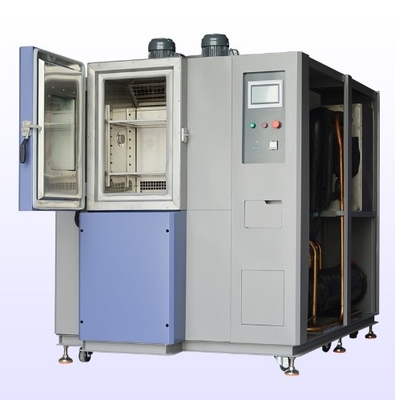

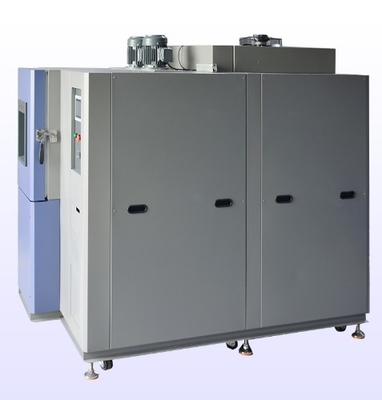

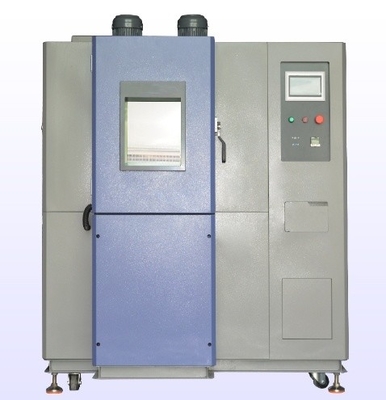

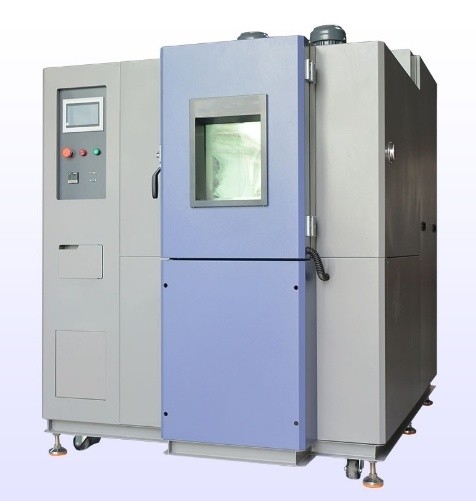

हथियार उपकरण के घटकों के लिए सटीक नियंत्रण तीव्र दर थर्मल चक्र कक्ष

1उत्पाद का नाम और उद्देश्य

2उत्पाद की विशेषताएं

अति तेज ताप चक्र क्षमता

• उच्च-गति तापमान रैंपिंग
  • कस्टम कक्ष बेहद तेज़ तापमान परिवर्तन दर प्राप्त करने में सक्षम है, आमतौर पर 20°C/min से 150°C/min तक।यह उच्च गति वाला रैंपिंग वास्तविक दुनिया के परिदृश्यों का सटीक अनुकरण करने के लिए आवश्यक है जहां हथियार उपकरण के घटकों में अचानक तापमान में उतार-चढ़ाव होता हैउदाहरण के लिए, जब एक मिसाइल को उड़ान के दौरान ठंडे भंडारण क्षेत्र से गर्म वातावरण में लॉन्च किया जाता है, तो घटकों को बदलते तापमान के लिए जल्दी से अनुकूलित होने की आवश्यकता होती है।तापमान परिवर्तन की दर को सटीक रूप से नियंत्रित करने की क्षमता ऐसे थर्मल ट्रांजिट के लिए घटकों की प्रतिक्रियाओं के विश्वसनीय परीक्षण की अनुमति देती है.
• व्यापक तापमान सीमा
  • कस्टम कक्ष का तापमान -60°C से +250°C तक होता है।इस विस्तृत श्रेणी में चरम तापमान की स्थितियां शामिल हैं जिनसे हथियार उपकरणों के घटक विभिन्न सैन्य अनुप्रयोगों में सामना कर सकते हैंठंडे मौसम के संचालन में, घटकों को लंबे समय तक शून्य से नीचे के तापमान के संपर्क में रखा जा सकता है।उच्च तीव्रता वाले युद्ध परिदृश्यों में या कुछ उच्च ऊर्जा हथियारों के संचालन के दौरान, घटक बहुत उच्च तापमान तक पहुंच सकते हैं।इन चरम तापमानों तक पहुंचने के लिए कक्ष की क्षमता प्रासंगिक थर्मल स्थितियों के पूरे स्पेक्ट्रम में घटकों के प्रदर्शन के व्यापक परीक्षण की अनुमति देती है.

सटीक तापमान नियंत्रण

• सटीक तापमान विनियमन
  • तीव्र ताप चक्र के बावजूद, कस्टम कक्ष तापमान सटीकता का एक उच्च स्तर बनाए रखता है, आमतौर पर ±0.1°C के भीतर।यह सटीकता महत्वपूर्ण है क्योंकि तापमान में मामूली बदलाव भी हथियार उपकरणों के घटकों के प्रदर्शन पर महत्वपूर्ण प्रभाव डाल सकता हैउदाहरण के लिए, लक्ष्यीकरण प्रणालियों में उपयोग किए जाने वाले इलेक्ट्रॉनिक घटकों में, छोटे तापमान परिवर्तन सेंसरों की सटीकता और माइक्रोप्रोसेसरों के प्रदर्शन को प्रभावित कर सकते हैं।सटीक तापमान विनियमन सुनिश्चित करके, परीक्षण के परिणाम विश्वसनीय और सुसंगत होते हैं, जिससे विभिन्न थर्मल चक्रों के तहत घटकों के व्यवहार का सार्थक विश्लेषण संभव होता है।
• समान तापमान वितरण
  • कस्टम कक्ष के अंदर एक समान तापमान वितरण प्रदान करने के लिए डिजाइन किया गया है पूरे परीक्षण मात्रा में। उन्नत वायु परिसंचरण प्रणाली,अनुकूलित गर्मी हस्तांतरण तंत्र और कई तापमान सेंसर के साथ संयुक्त, यह सुनिश्चित करने के लिए एक साथ काम करते हैं कि कक्ष के भीतर तापमान भिन्नता आमतौर पर ± 0.5 °C के भीतर है। यह एकरूपता सटीक परीक्षण के लिए आवश्यक है,विशेष रूप से जटिल आकार या बड़े आकार के घटकों के साथ काम करते समययह सुनिश्चित करता है कि हथियार उपकरण घटक के सभी भागों को एक ही तापमान स्थितियों के संपर्क में लाया जाए, जिससे परीक्षण परिणामों में किसी भी पूर्वाग्रह को समाप्त किया जा सके।

अनुकूलन योग्य परीक्षण प्रोफाइल

• प्रोग्राम करने योग्य ताप चक्र
  • ऑपरेटरों के पास अत्यधिक अनुकूलन योग्य परीक्षण प्रोफाइल बनाने की लचीलापन है जो जटिल और यथार्थवादी थर्मल संक्रमण परिदृश्यों का अनुकरण करते हैं।इन प्रोफाइल में तीव्र तापमान परिवर्तन के कई चक्र शामिल हो सकते हैंउदाहरण के लिए, परीक्षण किए जा रहे घटक की विशिष्ट आवश्यकताओं के आधार पर तापमान में अचानक उछाल या धीरे-धीरे बढ़ोतरी।एक परीक्षण प्रोफ़ाइल को एक निरंतर फायरिंग अनुक्रम के दौरान एक आग्नेयास्त्र बैरल के अनुभव के तापमान परिवर्तनों की नकल करने के लिए डिज़ाइन किया जा सकता है, जिसमें प्रारंभिक शीत अवस्था, आग लगाने के दौरान तेजी से गरम होना और बाद में ठंडा होना शामिल है।
  • इन कस्टम परीक्षण प्रोफाइलों को प्रोग्राम करने की क्षमता वास्तविक दुनिया की स्थितियों में घटकों के प्रदर्शन का अधिक व्यापक मूल्यांकन करने की अनुमति देती है।यह निर्माताओं को वास्तविक उपयोग के दौरान उत्पन्न होने वाली संभावित समस्याओं की पहचान करने और उन्हें संबोधित करने के लिए रणनीतियों को विकसित करने में सक्षम बनाता है, जैसे कि सामग्री के गर्मी प्रतिरोध में सुधार या घटक के थर्मल प्रबंधन में सुधार।
• घटक - विशिष्ट अनुकूलन
  • कक्ष को विभिन्न हथियार उपकरण घटकों के विशिष्ट आयामों और आवश्यकताओं को समायोजित करने के लिए अनुकूलित किया जा सकता है।विशेष स्थिरता और धारकों को परीक्षण के दौरान सुरक्षित रूप से घटकों को पकड़ने के लिए डिज़ाइन किया जा सकता है, उचित संरेखण और थर्मल चक्र के संपर्क में सुनिश्चित करता है। उदाहरण के लिए एक लंबे और पतले बंदूक बैरल के लिए,इसे क्षैतिज रूप से पकड़ने के लिए और इसकी लंबाई के साथ समान तापमान वितरण सुनिश्चित करने के लिए एक कस्टम डिजाइन फिटिंग का उपयोग किया जा सकता हैइसके अतिरिक्त, कक्ष को घटकों के प्रमुख प्रदर्शन मापदंडों जैसे तनाव, तनाव, विद्युत चालकता,और यांत्रिक गुण, थर्मल साइकिल परीक्षण के दौरान।

सुरक्षा विशेषताएं

• अति-तापमान संरक्षण
  • कस्टम कक्ष उन्नत अति-तापमान सुरक्षा प्रणालियों से सुसज्जित है। एक खराबी या तापमान में अप्रत्याशित वृद्धि की स्थिति में,प्रणाली स्वचालित रूप से हीटिंग या शीतलन तत्वों को बंद कर देती है ताकि हथियार उपकरण घटकों और कक्ष को क्षति से बचाया जा सकेयह सुविधा परीक्षण प्रक्रिया की सुरक्षा सुनिश्चित करती है और अत्यधिक ताप के कारण मूल्यवान सैन्य उपकरणों को नष्ट होने से बचाती है।
• विद्युत और यांत्रिक सुरक्षा उपाय
  • हथियार उपकरणों के घटकों की प्रकृति को देखते हुए, जिनमें अक्सर उच्च-वोल्टेज इलेक्ट्रॉनिक्स और भारी कर्तव्य यांत्रिक भाग शामिल होते हैं,कक्ष सख्त विद्युत और यांत्रिक सुरक्षा उपायों के साथ बनाया गया हैइसमें घटकों को लोड करने और उतारने के दौरान दुर्घटनाओं से बचने के लिए उचित ग्राउंडिंग, ओवर-करंट सुरक्षा, शॉर्ट सर्किट सुरक्षा और यांत्रिक सुरक्षा शामिल है।ये सुरक्षा सुविधाएं ऑपरेटरों को संभावित खतरों से बचाती हैं और परीक्षण कक्ष और परीक्षण किए जा रहे घटकों के विश्वसनीय संचालन को सुनिश्चित करती हैं.
• विस्फोट-प्रूफ और खतरनाक वातावरण संगतता
  • कुछ हथियार उपकरणों के घटकों में विस्फोटक या ज्वलनशील सामग्री हो सकती है, या उन्हें संभावित खतरों वाले वातावरण में परीक्षण करने की आवश्यकता हो सकती है।कस्टम कक्ष विस्फोट-सबूत और खतरनाक वातावरण के साथ संगत होने के लिए बनाया गया हैइसका निर्माण विस्फोट प्रतिरोधी सामग्री से किया गया है और इसकी विद्युत प्रणालियों को ज्वलनशील पदार्थों के प्रज्वलन को रोकने के लिए डिज़ाइन किया गया है।खतरनाक गैसों के उत्सर्जन के मामले में एक सुरक्षित परीक्षण वातावरण सुनिश्चित करने के लिए कक्ष गैस का पता लगाने और वेंटिलेशन प्रणालियों से सुसज्जित किया जा सकता है.

उपयोगकर्ता के अनुकूल संचालन और निगरानी

• सहज नियंत्रण इंटरफ़ेस
  • कस्टम कक्ष एक सहज नियंत्रण इंटरफ़ेस के साथ सुसज्जित है जो संचालन प्रक्रिया को सरल बनाता है। इंटरफ़ेस ऑपरेटरों को परीक्षण मापदंडों को आसानी से सेट और समायोजित करने की अनुमति देता है,जैसे तापमान परिवर्तन दरें, लक्ष्य तापमान, परीक्षण अवधि और परीक्षण प्रोफाइल। यह वास्तविक तापमान, बीत चुके परीक्षण समय और किसी भी त्रुटि संदेश सहित वर्तमान परीक्षण स्थिति का स्पष्ट प्रदर्शन भी प्रदान करता है।उपयोगकर्ता के अनुकूल डिजाइन से यह सुनिश्चित होता है कि सीमित तकनीकी विशेषज्ञता वाले ऑपरेटर भी हथियार उपकरणों के घटकों पर कुशलतापूर्वक परीक्षण कर सकें.
• दूरस्थ निगरानी और नियंत्रण
  • कस्टम कक्ष के कई मॉडल दूरस्थ निगरानी और नियंत्रण क्षमताओं की पेशकश करते हैं। यह सुविधा सैन्य अनुप्रयोगों के लिए अत्यधिक फायदेमंद है,क्योंकि यह परीक्षण को सुरक्षित और नियंत्रित तरीके से करने की अनुमति देता हैसैन्य कर्मियों को दूरस्थ स्थान से परीक्षण प्रगति की निगरानी करने और परीक्षण मापदंडों को समायोजित करने में सक्षम होना चाहिए, जैसे कि कमांड सेंटर या सुरक्षित प्रयोगशाला।यह विशेष रूप से दीर्घकालिक परीक्षणों के लिए उपयोगी है या जब परीक्षण के दौरान संभावित जोखिम पैदा कर सकते हैं कि घटकों से निपटने के लिए।रिमोट मॉनिटरिंग और कंट्रोल किसी भी समस्या के मामले में समय पर हस्तक्षेप करने में सक्षम बनाता है, जिससे परीक्षण प्रक्रिया का सुचारू और कुशल संचालन सुनिश्चित होता है।

3विशिष्ट मापदंड

• मॉडल	एफसी-150	एफसी-270	FC-456	एफसी-1000
  आंतरिक आयाम ((W x D x H) मिमी	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  बाहरी आयाम ((W x D x H) मिमी	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154x202x176
  आंतरिक सामग्री	#304 स्टेनलेस स्टील
  बाहरी सामग्री	पाउडर लेपित # 304 स्टेनलेस स्टील
  तापमान सीमा	+ 150°C ~ - 70 °C
  तापमान संकल्प °C	0.01
  तापमान स्थिरता °C	±0.3
  उच्च तापमान °C	100	100	100	100
  ताप समय (मिनट)	20	30	30	30
  कम तापमान	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  ठंडा होने का समय (मिनट)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  वायु परिसंचरण प्रणाली	यांत्रिक संवहन प्रणाली
  शीतलन प्रणाली	आयातित कंप्रेसर, फिन इवेपरेटर, गैस कंडेनसर
  हीटिंग सिस्टम	Sus304 स्टेनलेस स्टील हाई स्पीड हीटर
  नियंत्रक	टच पैनल
  विद्युत शक्ति आवश्यकताएं	3 चरण 380V ± 10% 50/60Hz
  सुरक्षा यंत्र	ग्लास खिड़की, परीक्षण छेद 50 मिमी, कार्रवाई संकेतक दीपक, बॉक्स प्रकाश व्यवस्था, इंटरलेयर रैक* 2 पीसी, सर्किट प्रणाली भार संरक्षण, कंप्रेसर भार संरक्षण, नियंत्रण प्रणाली भार संरक्षण,हीटिंग सिस्टम लोड सुरक्षा, अतितापमान भार संरक्षण, दोष संकेत दीपक

4उत्पाद के कार्य

• प्रदर्शन मूल्यांकन
  • तेजी से थर्मल चक्रों के लिए हथियार उपकरण घटकों के अधीन, कस्टम कक्ष गतिशील परिस्थितियों में उनके प्रदर्शन का मूल्यांकन करने में मदद करता है।परिशुद्धताउदाहरण के लिए, मिसाइल मार्गदर्शन प्रणाली में, तापमान में तेजी से परिवर्तन इंद्रधनुषी नेविगेशन सेंसर और संचार प्रणालियों के प्रदर्शन को प्रभावित कर सकते हैं।इन मापदंडों को मापकर, निर्माता समझ सकते हैं कि घटकों का प्रदर्शन कैसे प्रभावित होता है और उनकी समग्र प्रभावशीलता बढ़ाने के लिए सुधार कर सकते हैं।
• विश्वसनीयता परीक्षण
  • कस्टम कक्ष का उपयोग तेजी से थर्मल चक्रों के तहत हथियार उपकरण घटकों की विश्वसनीयता का परीक्षण करने के लिए किया जा सकता है।अत्यधिक तापमान परिवर्तन के लिए बार-बार संपर्क घटकों की आंतरिक संरचनाओं पर तनाव का कारण बन सकता है, जैसे कि आग्नेयास्त्र बैरल में धातु मिश्रण, लक्ष्यीकरण उपकरणों में इलेक्ट्रॉनिक सर्किट और गोला-बारूद भंडारण इकाइयों में सील।घटकों को तापमान परिवर्तन के कई चक्रों के अधीन करके, निर्माता संभावित कमजोर बिंदुओं की पहचान कर सकते हैं और घटकों की स्थायित्व में सुधार कर सकते हैं।यह सुनिश्चित करने में मदद करता है कि घटक युद्ध की स्थितियों में लंबे समय तक उपयोग की कठोरता का सामना कर सकें।.
• थर्मल मैनेजमेंट विश्लेषण
  • हथियार उपकरणों के घटकों के प्रदर्शन और जीवनकाल के लिए प्रभावी थर्मल प्रबंधन महत्वपूर्ण है।कस्टम कक्ष निर्माताओं को विभिन्न थर्मल चक्र परिदृश्यों के तहत इन घटकों के थर्मल व्यवहार का विश्लेषण करने की अनुमति देता है. घटकों के भीतर तापमान वितरण और गर्मी अपव्यय विशेषताओं की निगरानी करके, वे थर्मल प्रबंधन प्रणाली को अनुकूलित कर सकते हैं, जैसे कि हीट सिंक डिजाइन में सुधार,इन्सुलेशन सामग्री को बढ़ानायह घटकों के प्रदर्शन पर तापमान के प्रभाव को कम करने और उनके जीवनकाल को बढ़ाने में मदद करता है।
• संगतता परीक्षण
  • एक हथियार प्रणाली में, विभिन्न घटकों को सामंजस्यपूर्ण रूप से एक साथ काम करने की आवश्यकता है। कस्टम कक्ष का उपयोग विभिन्न घटकों के बीच संगतता परीक्षण करने के लिए किया जा सकता है,जैसे कि मौजूदा आग्नेयास्त्र के साथ एक नई इलेक्ट्रॉनिक लक्ष्यीकरण प्रणाली का एकीकरणइन घटकों को तीव्र ताप चक्रों के अधीन करके, निर्माता यह सुनिश्चित कर सकते हैं कि वे विभिन्न तापमान स्थितियों के संपर्क में आने पर स्थिर संचालन और उचित कार्यक्षमता बनाए रख सकें।यह संगतता के मुद्दों को रोकने में मदद करता है जो सिस्टम विफलताओं या लड़ाकू स्थितियों में प्रभावशीलता में कमी का कारण बन सकता है.

5उत्पादन और गुणवत्ता आश्वासन

• कठोर विनिर्माण प्रक्रिया
  • कस्टम रैपिड रेट थर्मल साइकिल चैंबर का निर्माण सख्त गुणवत्ता नियंत्रण प्रक्रियाओं का पालन करता है।कक्ष के शरीर और इन्सुलेशन सामग्री से तापमान सेंसर तक, नियंत्रण इलेक्ट्रॉनिक्स, और वायु परिसंचरण प्रणाली, विश्वसनीय आपूर्तिकर्ताओं से प्राप्त होती है और गहन निरीक्षण और परीक्षण से गुजरती है।
  • इस संयोजन प्रक्रिया को स्वच्छ और नियंत्रित वातावरण में अत्यधिक कुशल तकनीशियनों द्वारा किया जाता है।इसकी सटीकता और प्रदर्शन सुनिश्चित करने के लिए उत्पादन के दौरान कक्ष को कई चरणों में कैलिब्रेट और सत्यापित किया जाता हैइसमें तापमान नियंत्रण प्रणाली, वायु परिसंचरण प्रदर्शन और सभी सुरक्षा सुविधाओं की कार्यक्षमता का परीक्षण शामिल है।
• गुणवत्ता प्रमाणन और सत्यापन
  • हमारे कस्टम रैपिड-रेट थर्मल साइकिल चैंबर ने प्रासंगिक गुणवत्ता प्रमाणपत्र प्राप्त किए हैं, जैसे कि पर्यावरण परीक्षण उपकरणों के लिए आईएसओ मानक और विशिष्ट सैन्य उद्योग मानक।यह यह सुनिश्चित करने के लिए स्वतंत्र सैन्य परीक्षण प्रयोगशालाओं द्वारा सत्यापित किया गया है कि यह सेना की सख्त आवश्यकताओं को पूरा करता है और सटीक और विश्वसनीय परीक्षण परिणाम प्रदान करता है.
  • हम लगातार नवीनतम तकनीकी प्रगति और सैन्य आवश्यकताओं के आधार पर अपने उत्पाद को अद्यतन और सुधारते हैं।यह सुनिश्चित करता है कि हमारे कस्टम तेजी से-दर थर्मल चक्र कक्ष हथियार उपकरण घटक परीक्षण प्रौद्योगिकी के सबसे आगे रहता है.

6आवेदन क्षेत्र और सफलता की कहानियां

• मिसाइल घटक विकास
  • एक सैन्य अनुसंधान एवं विकास एजेंसी एक नई लंबी दूरी की मिसाइल विकसित कर रही थी।मिसाइल के मार्गदर्शन प्रणाली के घटकों का परीक्षण कस्टम तेजी से दर वाले थर्मल चक्र कक्ष में किया गया ताकि तापमान में तेजी से परिवर्तन के तहत उनके प्रदर्शन का मूल्यांकन किया जा सके।परीक्षणों से पता चला कि मार्गदर्शन प्रणाली में माइक्रोइलेक्ट्रॉनिक्स उच्च तापमान पर खराबी के लिए प्रवण थे। इस परिणाम के आधार पर,एजेंसी ने हीट डिस्पैशन डिजाइन में सुधार किया और अधिक गर्मी प्रतिरोधी इलेक्ट्रॉनिक घटकों का चयन कियानई मार्गदर्शन प्रणाली ने बाद के सभी परीक्षणों को पार कर लिया और मिसाइल उड़ान के दौरान चरम तापमान की स्थिति में भी अधिक सटीक नेविगेशन प्रदान की।
• आग्नेयास्त्र बैरल अनुकूलन
  • एक बंदूक निर्माता अपने बंदूक बैरल की स्थायित्व और प्रदर्शन में सुधार करना चाहता था।बैरलों को कस्टम कक्ष में परीक्षण किया गया था ताकि लगातार फायरिंग के दौरान वे थर्मल तनाव का अनुभव कर सकेंपरीक्षणों से पता चला कि बैरल उच्च तापमान पर विकृत होने और पहनने के लिए प्रवण थे। निर्माता ने फिर बैरल की मिश्र धातु संरचना में सुधार किया और गर्मी उपचार प्रक्रिया में सुधार किया।अद्यतन बैरल ने सभी परीक्षणों को पास कर लिया और बेहतर सटीकता और अधिक सेवा जीवन प्रदान किया, यहां तक कि तीव्र फायरिंग परिस्थितियों में भी।
• नाइट विजन गॉगल संगतता परीक्षण
  • एक सैन्य इकाई अपने मौजूदा हथियारों के साथ एक नई रात दृष्टि चश्मा प्रणाली को एकीकृत कर रही थी।रात में देखने वाले चश्मे और हथियार के घटकों का परीक्षण कस्टम तेजी से दर वाले थर्मल चक्र कक्ष में तेजी से तापमान परिवर्तनों के तहत उनकी संगतता का मूल्यांकन करने के लिए किया गया थापरीक्षणों ने कम तापमान पर चश्मे और हथियार के विद्युत प्रणालियों के बीच कुछ विद्युत हस्तक्षेप समस्याओं की पहचान की।इकाई ने विद्युत मापदंडों को समायोजित करने और परिरक्षण उपायों को जोड़ने के लिए निर्माताओं के साथ काम कियाएकीकृत प्रणाली ने सभी परीक्षणों को उत्तीर्ण किया और ठंडे मौसम की स्थिति में भी विश्वसनीय रात के समय लक्ष्यीकरण क्षमता प्रदान की।
