| ब्रांड नाम: | PRECISION |
| मॉडल संख्या: | वीटीएस-60 |
| एमओक्यू: | 1 |
| मूल्य: | $6000 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 100/महीना |
उत्पाद विवरण:

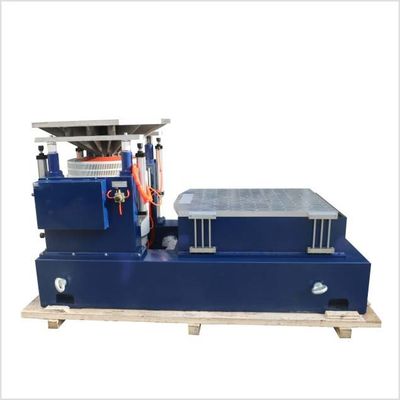

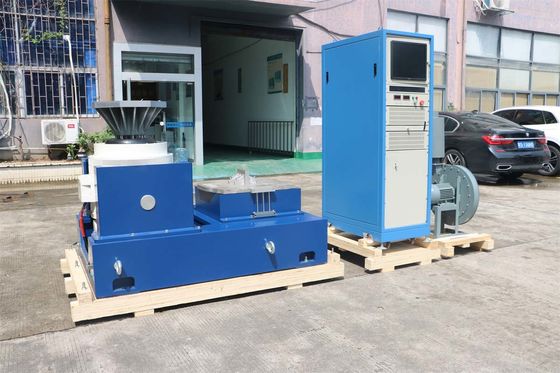

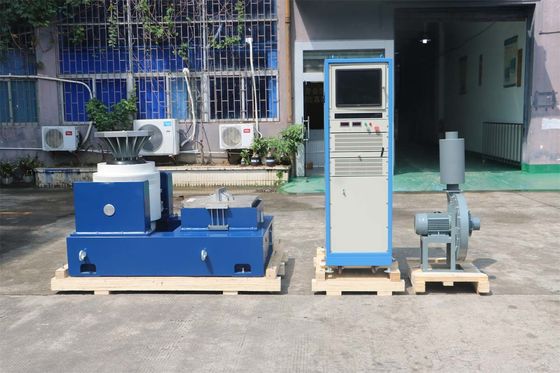

हमारी क्षैतिज और ऊर्ध्वाधर कंपन परीक्षण प्रणाली एक उच्च-सटीक समाधान है जिसे विशेष रूप से कठोर साइन बर्स्ट कंपन परीक्षण और अन्य क्षणिक यांत्रिक झटके सिमुलेशन को निष्पादित करने के लिए डिज़ाइन किया गया है। यह दो-अक्षीय प्रणाली एयरोस्पेस, सैन्य और उच्च-प्रदर्शन ऑटोमोटिव क्षेत्रों में उपयोग किए जाने वाले महत्वपूर्ण घटकों का परीक्षण करने के लिए आवश्यक लचीलापन और शक्ति प्रदान करती है, यह सुनिश्चित करती है कि उत्पाद तीव्र, उच्च-आयाम तनाव घटनाओं का सामना कर सकें।
मुख्य विशेषताएं:
दो-अक्षीय क्षमता (क्षैतिज और ऊर्ध्वाधर):
एक समर्पित ऊर्ध्वाधर शेकर और एक एकीकृत क्षैतिज स्लिप टेबल असेंबली दोनों शामिल हैं।
व्यापक बहु-दिशात्मक परीक्षण करने के लिए अक्षों के बीच त्वरित और निर्बाध संक्रमण की अनुमति देता है।
साइन बर्स्ट परीक्षण के लिए अनुकूलित:
उच्च बल रेटिंग: सटीक साइन बर्स्ट तरंगरूपों के लिए आवश्यक तीव्र त्वरण और कम अवधि देने के लिए इंजीनियर किया गया।
तेज़ प्रतिक्रिया नियंत्रण: उन्नत डिजिटल नियंत्रक बर्स्ट इवेंट के दौरान सटीक समय, आयाम नियंत्रण और शून्य-क्रॉसिंग सटीकता सुनिश्चित करते हैं।
उच्च-प्रदर्शन इलेक्ट्रोडायनामिक शेकर:
सहित तरंगरूपों की एक विस्तृत श्रृंखला उत्पन्न करने में सक्षम साइन, रैंडम, शॉक, और क्षणिक पल्स (जैसे साइन बर्स्ट)।
कठिन सैन्य और विमानन विशिष्टताओं को पूरा करने के लिए विस्तृत आवृत्ति रेंज और उच्च पीक जी-स्तर (उदाहरण के लिए, MIL-STD-810 के भाग)।
मजबूत स्लिप टेबल असेंबली:
चिकनी, चैट-फ्री क्षैतिज गति के लिए उच्च-कठोरता, कम-क्रॉस-युग्मन डिज़ाइन।
स्लिप टेबल पर उच्च ऊर्ध्वाधर भार समर्थन के लिए मजबूत मार्गदर्शन बेयरिंग (जैसे, हाइड्रोस्टैटिक या रैखिक रोलर) की सुविधाएँ।
उन्नत नियंत्रण और डेटा अधिग्रहण:
समर्पित साइन बर्स्ट सॉफ़्टवेयर मॉड्यूल: विशिष्ट चक्रों, आवृत्ति सामग्री और निवास समय की प्रोग्रामिंग को सरल बनाता है।
डीयूटी (परीक्षण के तहत डिवाइस) की क्षणिक प्रतिक्रिया को सटीक रूप से कैप्चर और विश्लेषण करने के लिए उच्च गति डेटा लॉगिंग क्षमता।
सुरक्षा और विश्वसनीयता:
उच्च-ऊर्जा बर्स्ट परीक्षण के दौरान उपकरण की सुरक्षा के लिए शेकर और एम्पलीफायर के लिए अंतर्निहित सिस्टम सुरक्षा सर्किट।
निरंतर उच्च-बल संचालन के लिए मजबूत निर्माण।
अनुप्रयोग:
एयरोस्पेस घटक: लॉन्च और युद्धाभ्यास झटकों के लिए उड़ान नियंत्रण प्रणाली, एवियोनिक्स और संवेदनशील सेंसर का परीक्षण।
सैन्य हार्डवेयर: युद्ध के मैदान और परिवहन झटकों के खिलाफ सामरिक उपकरण, संचार गियर और मिसाइल घटकों की योग्यता।
उच्च-प्रदर्शन ऑटोमोटिव: गंभीर सड़क खतरों के अधीन सुरक्षा-महत्वपूर्ण सेंसर और इलेक्ट्रॉनिक मॉड्यूल का परीक्षण।
सामान्य शॉक सिमुलेशन: अचानक, उच्च-तीव्रता वाले यांत्रिक इनपुट के खिलाफ उत्पादों का परीक्षण।
लाभ:
पूर्ण अनुपालन: बहु-अक्षीय क्षणिक सिमुलेशन की आवश्यकता वाले सख्त मानकों के लिए परीक्षण को सक्षम बनाता है।
सटीक प्रतिकृति: उच्च-जी, कम-अवधि के झटके वाले वातावरण को सटीक रूप से दोहराता है।
घटा हुआ समय: दो-अक्षीय क्षमता डीयूटी को घुमाने की तुलना में सेटअप समय को कम करती है।
विफलता विश्लेषण: झटके के भार के तहत विफलता तंत्र को समझने के लिए विस्तृत डेटा प्रदान करता है।
विशेष विवरण
| रेटेड साइन/ रैंडम/ शॉक फोर्स | 6,000 kgf/6,000 kgf/12,000 kgf | आर्मेचर मास | 60 kg |
| आवृत्ति रेंज | 5-2,500 Hz | इन्सर्ट साइज़ (मानक) | M10 |
| अधिकतम / निरंतर विस्थापन पी-पी | 100mm/90mm | लोड अटैचमेंट पॉइंट्स (मानक) | 17 |
| अधिकतम वेग | 1.8m/s | प्राकृतिक आवृत्ति - थ्रस्ट एक्सिस | <3Hz |
| अधिकतम साइन/ रैंडम त्वरण | 100/60g | अधिकतम ऊर्ध्वाधर भार समर्थन | 500 kg |
| आर्मेचर व्यास | 440 mm | टेबल के ऊपर 152 मिमी पर आवारा क्षेत्र | ≤lmT (10 गॉस) |
| मूल अनुनाद आवृत्ति | 2.100 Hz(nom.)±5% | आयाम LxWxH | 1,650 mmx1,l30mmxl,280mm |
| अनुमेय आर्मेचर ओवरटर्निंग मोमेंट | 1,000 Nm | वज़न (बिना क्रेट) | 4,500 kg |
