| ब्रांड नाम: | PRECISION |
| मॉडल संख्या: | वीटीएस -10 |
| एमओक्यू: | 1 |
| मूल्य: | $6000 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 100/महीना |

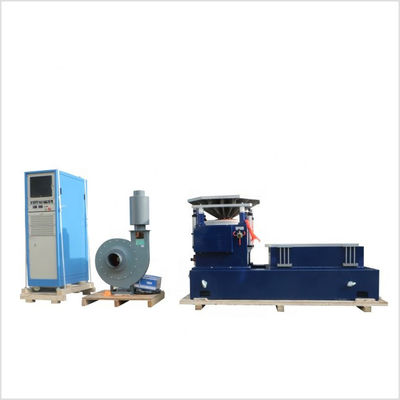

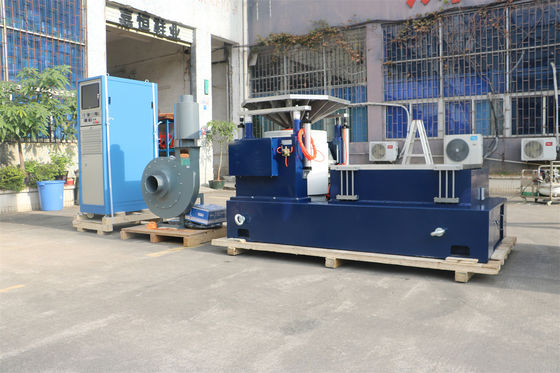

हमारी10kN इलेक्ट्रोडायनामिक शेकर मशीन एक बहुमुखी और लागत प्रभावी प्रणाली है, जिसे मध्यम आकार के घटकों और असेंबली के सटीक, बहु-अक्ष परीक्षण के लिए इंजीनियर किया गया है। एक नियंत्रित 10 kN (1,000 kgf) बल प्रदान करना और एक व्यावहारिक 800mm x 800mm क्षैतिज स्लिप टेबल की विशेषता, यह एकीकृत इकाई क्षैतिज (X और Y) अक्षों पर कठोर उत्पाद सत्यापन के लिए पर्याप्त स्थान और आवश्यक शक्ति प्रदान करती है, जो शेकर पर ऊर्ध्वाधर (Z-अक्ष) परीक्षण द्वारा पूरक है। यह उन प्रयोगशालाओं के लिए आदर्श उपकरण है जो सटीकता, बहुमुखी प्रतिभा और दक्षता के संयोजन की तलाश में हैं।
सटीक 10 kN बल आउटपुट: स्थिर और सटीक बल प्रदान करता है, जो संवेदनशील घटकों और प्रोटोटाइप के कठोर स्थायित्व और थकान परीक्षण के लिए उपयुक्त है, उच्च डेटा निष्ठा सुनिश्चित करता है।
बड़ा 800mm x 800mm क्षैतिज स्लिप टेबल: विस्तृत प्लेटफ़ॉर्म मध्यम से बड़े घटकों, उप-असेंबली और पैक किए गए उत्पादों की एक विस्तृत श्रृंखला को कुशलतापूर्वक समायोजित करता है, परीक्षण थ्रूपुट और लचीलेपन को अधिकतम करता है।
तीन-अक्ष कंपन क्षमता: यह एकीकृत प्रणाली शेकर पर ऊर्ध्वाधर (Z-अक्ष) और स्लिप टेबल पर महत्वपूर्ण क्षैतिज (X और Y-अक्ष) में व्यापक परीक्षण की अनुमति देती है। यह वास्तविक दुनिया के उपयोग के जटिल, बहु-दिशात्मक गतिशील भार की नकल करने के लिए आवश्यक है।
इलेक्ट्रोडायनामिक नियंत्रण: हमारा उच्च-प्रदर्शन शेकर सभी जटिल कंपन प्रोफाइल (साइन, रैंडम, शॉक, आदि) के सटीक, दोहराए जाने योग्य और नियंत्रित पीढ़ी प्रदान करने के लिए उन्नत इलेक्ट्रोडायनामिक तकनीक का उपयोग करता है।

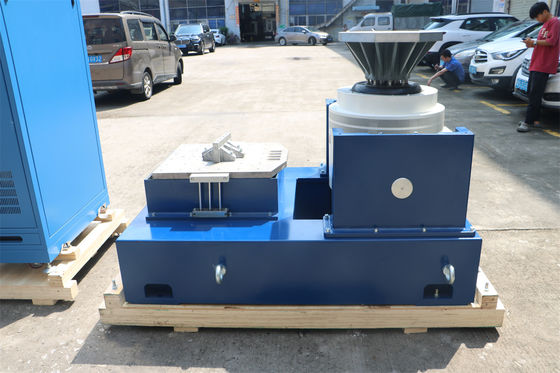

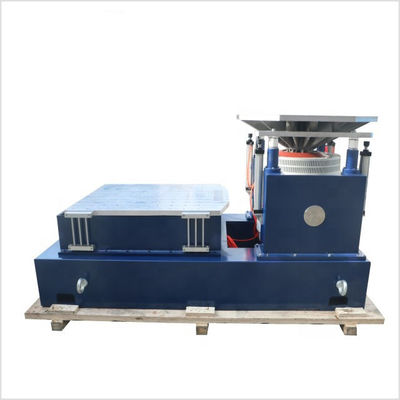

अत्यधिक स्थिर क्षैतिज स्लिप टेबल: तेल-फिल्म स्लिप टेबल उच्च स्थिरता और कठोरता के लिए बनाया गया है, जो क्षैतिज अक्षों पर सटीक, कम-विरूपण आंदोलन को बनाए रखते हुए, ओवरटर्निंग क्षणों को प्रभावी ढंग से संभालता है।
उपयोगकर्ता के अनुकूल नियंत्रण प्रणाली: सहज ज्ञान युक्त सॉफ़्टवेयर की सुविधाएँ जो परीक्षण प्रोग्रामिंग, निष्पादन और डेटा रिपोर्टिंग को सरल बनाती हैं, जिससे सभी तकनीशियनों के लिए उन्नत बहु-अक्ष परीक्षण सुलभ हो जाता है।
बहुमुखी स्थिरता: बड़ा प्लेटफ़ॉर्म व्यक्तिगत घटकों से लेकर मध्यम आकार के पैक किए गए कार्टन तक, विविध परीक्षण लेखों की स्थापना को सरल बनाता है।
ऑटोमोटिव: इलेक्ट्रॉनिक नियंत्रण इकाइयों (ECUs), सेंसर, आंतरिक घटकों और छोटे बैटरी मॉड्यूल का बहु-अक्ष स्थायित्व परीक्षण।
पैकेजिंग परीक्षण: बहु-दिशात्मक पारगमन तनावों के खिलाफ पैक किए गए उत्पादों का कठोर सत्यापन, विशेष रूप से शिपिंग वातावरण का अनुकरण करने के लिए प्रासंगिक।
इलेक्ट्रॉनिक्स और दूरसंचार: नेटवर्क उपकरणों, इलेक्ट्रॉनिक बाड़ों और बड़े मुद्रित सर्किट बोर्ड (PCB) असेंबली का सत्यापन।
एयरोस्पेस घटक: छोटे एवियोनिक्स इकाइयों, ट्रांसड्यूसर और संरचनात्मक उप-असेंबली का बहु-अक्ष गतिशील भार के लिए योग्यता।
अनुसंधान और विकास: प्रोटोटाइप घटकों पर विस्तृत संरचनात्मक गतिशीलता विश्लेषण, अनुनाद खोज और थकान परीक्षण।
बढ़ी हुई बहुमुखी प्रतिभा: एक बड़े क्षैतिज क्षेत्र और तीन-अक्ष क्षमता का संयोजन इसे विविध परीक्षण आवश्यकताओं के लिए एक एकल, लागत प्रभावी समाधान बनाता है।
सुपीरियर ड्यूरेबिलिटी वैलिडेशन: यथार्थवादी, बहु-अक्ष गतिशील भार के तहत घटकों का कठोरता से परीक्षण करता है, जिसके परिणामस्वरूप क्षेत्र में कम विफलताएं और बेहतर उत्पाद विश्वसनीयता होती है।
उच्च डेटा निष्ठा: सटीक नियंत्रण अधिकतम सटीकता और दोहराव सुनिश्चित करता है, जो उन्नत आर एंड डी और गुणवत्ता आश्वासन के लिए महत्वपूर्ण है।
बढ़ा हुआ थ्रूपुट: 800x800mm टेबल आकार कई वस्तुओं के एक साथ परीक्षण की अनुमति देता है, जिससे प्रयोगशाला दक्षता अधिकतम होती है।
विशेष विवरण
| रेटेड साइन/ रैंडम/ शॉक फोर्स | 1,100 kgf/1,100 kgf/2.200 kgf | आर्मेचर मास | 11kg |
| आवृत्ति रेंज | 5-3.000 Hz | इन्सर्ट साइज़ (स्टैंडर्ड) | M8 |
| मैक्स./कंटीन्यूअस डिस्प्लेसमेंट p-p | 51 mm/ 51 mm | लोड अटैचमेंट पॉइंट्स (स्टैंडर्ड) | 17 |
| मैक्स. वेलोसिटी | 2.0 m/s | नैचुरल फ्रीक्वेंसी-थ्रस्ट एक्सिस | <3Hz |
| मैक्स.साइन/ रैंडम एक्सीलरेशन | 100/60g | मैक वर्टिकल लोड सपोर्ट | 300 kg |
| आर्मेचर डायमीटर | 235 mm | स्ट्रे फील्ड @ 152 mm अबव टेबल | ≤1mT (10 gauss) |
| फंडामेंटल रेजोनेंस फ्रीक्वेंसी | 2,500 Hz (nom.) ± 5% | डायमेंशन LxWxH | 940 mmx715 mmx780 mm |
| अलोएबल आर्मेचर ओवरटर्निंग मोमेंट | 300 Nm | वज़न (अनक्रेटेड) | 1.000 kg |
एक शक्तिशाली, सटीक और अत्यधिक बहुमुखी बहु-अक्ष परीक्षण प्रणाली प्राप्त करने के लिए तैयार हैं? अपनी आवश्यकताओं पर चर्चा करने के लिए आज ही हमारे विशेषज्ञों से संपर्क करें 800x800mm क्षैतिज स्लिप टेबल के साथ 10kN इलेक्ट्रोडायनामिक शेकर मशीन.
