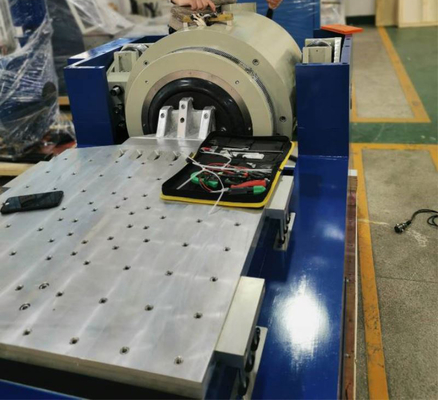

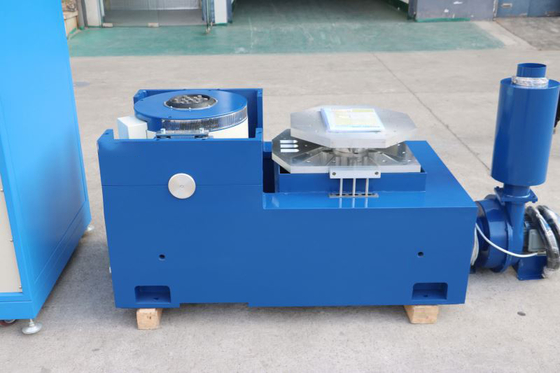

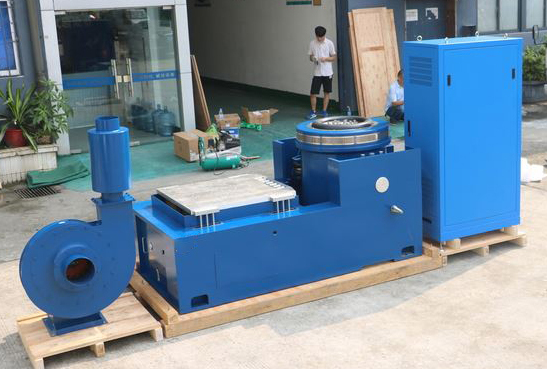

40kN, 100mm विस्थापन के साथ इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली

कंपन परीक्षण प्रणाली प्रभाव प्रतिरोध के लिए 100g @ 11ms शॉक परीक्षण करती है

हमाराकंपन परीक्षण तंत्रएक उच्च-प्रदर्शन समाधान है जो विशेष रूप से कठोर के लिए इंजीनियर हैझटका परीक्षण, शक्तिशाली और सटीक पैदा करने में सक्षम100g @ 11msशॉक दालें। यह अचानक, गंभीर प्रभाव, बूंदों और त्वरण के लिए एक उत्पाद के प्रतिरोध का मूल्यांकन करने के लिए उद्योग मानक है। वास्तविक दुनिया की टक्कर या गिरावट के चरम बलों की सटीक रूप से दोहराने से, हमारी प्रणाली आपके उत्पादों की संरचनात्मक अखंडता की गारंटी देने, सुरक्षा सुनिश्चित करने और सबसे अधिक दंडित वातावरण से बचने की उनकी क्षमता को मान्य करने के लिए एक अपरिहार्य उपकरण है।

प्रमुख विशेषताऐं

• उच्च-जी शॉक क्षमता:एक शक्तिशाली सदमे की नाड़ी देने के लिए इंजीनियर100g @ 11ms। यह सटीक रूप से नियंत्रित हाफ-साइन वेवफॉर्म चरम प्रभाव के तहत उत्पाद के प्रदर्शन का मूल्यांकन करने के लिए महत्वपूर्ण है, जैसा कि मानकों के अनुसार आवश्यक हैMIL-STD-810H, विधि 516.8 (शॉक)।

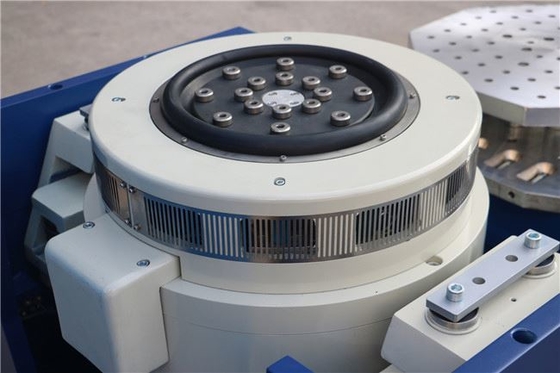

• सटीक इलेक्ट्रोडायनामिक शेकर:हमारे शेकर उच्च-जी शॉक दालों की सटीक, दोहराव और नियंत्रित पीढ़ी के लिए उन्नत इलेक्ट्रोडायनामिक तकनीक का उपयोग करते हैं। यह विश्वसनीय उत्पाद सत्यापन और कड़े नियामक मानकों को पूरा करने के लिए आवश्यक है।

• बहुमुखी परीक्षण:100 ग्राम पल्स के अलावा शॉक टेस्ट की एक विस्तृत श्रृंखला करने में सक्षम, जिसमें हाफ-साइन, टर्मिनल पीक सॉवथ और ट्रेपोज़ॉइडल वेवफॉर्म शामिल हैं।

• व्यापक डेटा अधिग्रहण:सिस्टम लगातार सभी महत्वपूर्ण परीक्षण मापदंडों (त्वरण, विस्थापन, बल, आदि) की निगरानी और रिकॉर्ड करता है, विश्लेषण के लिए विस्तृत, श्रव्य डेटा प्रदान करता है, मूल कारण पहचान, और अनुपालन रिपोर्ट।

• मजबूत और टिकाऊ निर्माण:औद्योगिक-ग्रेड घटकों के साथ निर्मित और एक प्रबलित आर्मेचर को बार-बार सदमे परीक्षण के विशाल बलों का सामना करने के लिए डिज़ाइन किया गया, जो दीर्घकालिक विश्वसनीयता और न्यूनतम रखरखाव सुनिश्चित करता है।

• उपभोक्ता - अनुकूल इंटरफ़ेस:सहज ज्ञान युक्त नियंत्रण सॉफ्टवेयर परीक्षण प्रोग्रामिंग, वास्तविक समय की निगरानी और रिपोर्ट पीढ़ी को सरल बनाता है, जिससे इंजीनियरों और तकनीशियनों के लिए जटिल परीक्षण करना आसान हो जाता है।

• अनुकूलन योग्य फिक्सिंग:हमारी इंजीनियरिंग टीम डिजाइन करती है और विभिन्न उत्पादों को सुरक्षित रूप से माउंट करने के लिए एप्लिकेशन-विशिष्ट जुड़नार बनाती है, शॉक ट्रांसमिशन का अनुकूलन करती है और परीक्षण अखंडता सुनिश्चित करती है।

तकनीकी निर्देश

• रेटेड साइन/रैंडम/शॉक फोर्स:4,000 किग्रा / 4,000 किलोग्राम / 8,000 किलोग्राम

• आर्मेचर मास:35 किलोग्राम

• आवृति सीमा:5–3,000 हर्ट्ज

• आवेषण आकार (मानक):M10

• Max./continuous विस्थापन पीपी:100 मिमी / 90 मिमी

• लोड अटैचमेंट पॉइंट्स (मानक):17

• अधिकतम। वेग:1.8 मीटर/एस

• प्राकृतिक आवृत्ति - थ्रस्ट एक्सिस:<3Hz

• अधिकतम। साइन/यादृच्छिक त्वरण:100 ग्राम / 60 ग्राम

• अधिकतम। वर्टिकल लोड सपोर्ट:500 किलोग्राम

• आर्मेचर व्यास:440 मिमी

• आवारा क्षेत्र @152 मिमी ऊपर तालिका:≤1MT (10 गॉस)

• मौलिक अनुनाद आवृत्ति:2,500Hz (NOM।) ± 5%

• आयाम (l x w x h):1,270 मिमी x 980 मिमी x 1,135 मिमी

• स्वीकार्य आर्मेचर पल पलटें:500 एन.एम.

• वजन (अनचाहे):2,500 किलोग्राम
