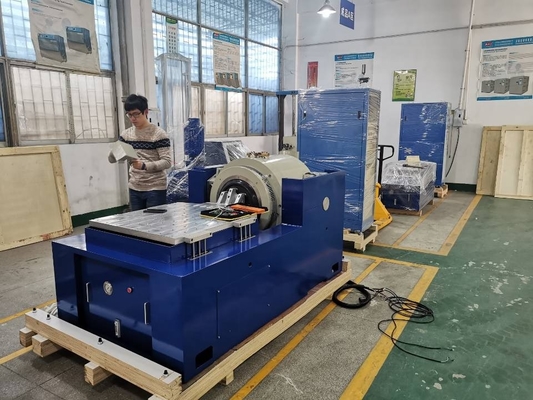

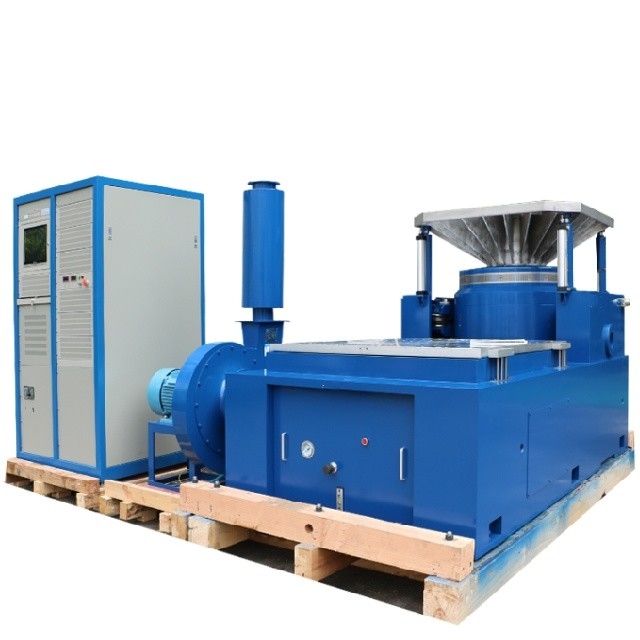

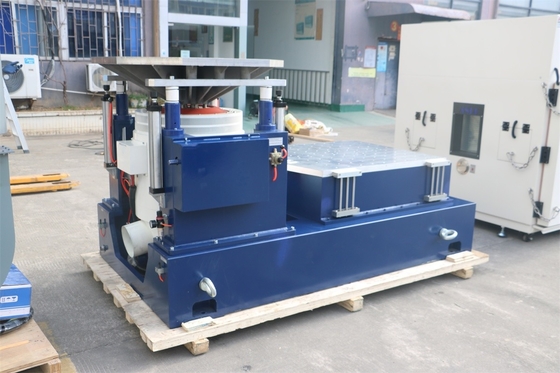

आईईसी 60068 - 2 - 6 साइन स्वीप कंपन परीक्षण के लिए कंपन शेकर मशीन

ब्रांड नाम:	PRECISION
मॉडल संख्या:	वीटीएस-20
एमओक्यू:	1
कीमत:	$6000
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीनी

प्रमाणन:

अनुकूलित समर्थन:

OEM ODM

साइन बल:

20 केएन

यादृच्छिक बल:

20 केएन

शॉक बल:

40 केएन

आवृति सीमा:

1-3000Hz

विस्थापन:

76 मिमी

वेग:

2.0

तालिका का आकार:

1200x1200मिमी

पैकेजिंग विवरण:

मानक निर्यात पैकेजिंग

आपूर्ति की क्षमता:

100/माह

प्रमुखता देना:

साइन स्वीप कंपन शेकर मशीन

वाइब्रेशन शेकर मशीन

उत्पाद का वर्णन

आईईसी 60068 - 2 - 6 साइन स्वीप कंपन परीक्षण के लिए कंपन शेकर मशीन

उत्पाद विकास और गुणवत्ता नियंत्रण के क्षेत्र में, विभिन्न पर्यावरणीय परिस्थितियों में उत्पादों की विश्वसनीयता सुनिश्चित करना अत्यंत महत्वपूर्ण है।कंपन एक आम तनाव कारक है जो परिवहन के दौरान उत्पादों का सामना करता हैIEC 60068-2-6 मानक, जो साइन स्वीप कंपन परीक्षण पर केंद्रित है,इस तरह के कंपन का सामना करने के लिए उत्पादों की क्षमता का मूल्यांकन करने के लिए एक व्यापक ढांचा प्रदान करता हैइस मानक को पूरा करने के लिए डिज़ाइन की गई एक कंपन शेकर मशीन कई उद्योगों में निर्माताओं के लिए एक आवश्यक उपकरण बन गई है।

1आईईसी 60068-2-6 साइन स्वीप कंपन परीक्षण का महत्व

वास्तविक-विश्व कंपन परिदृश्यों का अनुकरण करना

वास्तविक दुनिया के परिदृश्यों में उत्पाद अक्सर कंपन के संपर्क में होते हैं जो समय के साथ आवृत्ति में परिवर्तन करते हैं। उदाहरण के लिए, एक विमान में,घटकों को टेकऑफ के दौरान इंजन के आरपीएम (प्रति मिनट में रिवोल्यूशन) के साथ भिन्न होने वाले कंपन होते हैंऑटोमोबाइल अनुप्रयोगों में, भागों को कंपन के अधीन किया जाता है जो वाहन की गति और सड़क की स्थिति के अनुसार बदलते हैं।आईईसी 60068-2-6 द्वारा परिभाषित, का उद्देश्य नियंत्रित प्रयोगशाला वातावरण में इन गतिशील कंपन स्थितियों को दोहराना है।कंपन की आवृत्ति को धीरे-धीरे निम्न से उच्च मूल्य में बदलकर (या इसके विपरीत), यह परीक्षण विधि किसी उत्पाद की प्रतिध्वनित आवृत्तियों की पहचान कर सकती है। प्रतिध्वनित आवृत्तियां वे हैं जिन पर एक उत्पाद अधिकतम आयाम के साथ कंपन करता है,और यदि किसी उत्पाद को उसकी गूंजती आवृत्तियों पर लंबे समय तक कंपन के संपर्क में रखा जाता है, इससे संरचनात्मक क्षति, घटक विफलता या प्रदर्शन में कमी आ सकती है।

उत्पाद की स्थायित्व और विश्वसनीयता का मूल्यांकन

आईईसी 60068 - 2 - 6 साइन स्वीप कंपन परीक्षण निर्माताओं को अपने उत्पादों के स्थायित्व और विश्वसनीयता का आकलन करने में मदद करता है।निर्माता संभावित डिजाइन दोषों का पता लगा सकते हैं, जैसे कमजोर कनेक्शन, अपर्याप्त संरचनात्मक अखंडता, या अनुचित सामग्री चयन।एक खराब डिज़ाइन किए गए इलेक्ट्रॉनिक उपकरण को साइन स्वीप परीक्षण के दौरान विशिष्ट आवृत्तियों के संपर्क में आने पर घटक विस्थापन या सर्किट बोर्ड दरारें हो सकती हैंपरीक्षण चरण के दौरान इन मुद्दों की पहचान करने से निर्माताओं को आवश्यक डिजाइन सुधार करने की अनुमति मिलती है, जो बदले में क्षेत्र में उत्पाद विफलताओं के जोखिम को कम करता है।इससे न केवल उत्पाद वापस लेने और मरम्मत से जुड़ी लागत बचती है, बल्कि उच्च गुणवत्ता वाले उत्पादों की आपूर्ति करके निर्माता की प्रतिष्ठा भी बढ़ जाती है।, विश्वसनीय उत्पाद।

2आईईसी 60068 - 2 - 6 मानक को समझना

मानक की मुख्य आवश्यकताएं

आईईसी 60068-2-6 मानक साइन स्वीप कंपन परीक्षण के लिए विशिष्ट आवश्यकताओं की रूपरेखा तैयार करता है। यह परीक्षण को कवर करने वाली आवृत्ति सीमा को परिभाषित करता है,जो आमतौर पर कुछ हर्ट्ज से लेकर कई सौ हर्ट्ज तक फैला होता हैपरीक्षण किए जाने वाले उत्पाद की प्रकृति के आधार पर, स्वीप दर, जो कि परीक्षण के दौरान आवृत्ति के परिवर्तन की गति है, को भी स्पष्ट रूप से निर्दिष्ट किया गया है।एक धीमी स्वीप दर सटीक प्रतिध्वनित आवृत्तियों की पहचान करने के लिए इस्तेमाल किया जा सकता है, जबकि अधिक सामान्य स्क्रीनिंग परीक्षण के लिए एक तेज स्वीप दर का उपयोग किया जा सकता है।मानक द्वारा परिभाषित एक और महत्वपूर्ण पैरामीटर है. विभिन्न उत्पादों को उनके इच्छित उपयोग और अपेक्षित कंपन वातावरण के आधार पर विभिन्न आयामों की आवश्यकता हो सकती है। इसके अतिरिक्त मानक में स्वीप की संख्या पर दिशानिर्देश दिए गए हैं,कंपन की दिशा (e)उदाहरण के लिए, एकल-अक्ष, बहु-अक्ष) और परीक्षण की अवधि।

उद्योग के लिए मानक

यह मानक उद्योगों में साइन स्वीप कंपन परीक्षण प्रक्रिया को मानकीकृत करने में महत्वपूर्ण भूमिका निभाता है। यह निर्माताओं, परीक्षण प्रयोगशालाओं के लिए एक सामान्य भाषा और प्रक्रियाओं का सेट प्रदान करता है,और नियामक निकायआईईसी 60068-2-6 मानक का पालन करके, निर्माता यह सुनिश्चित कर सकते हैं कि उनके उत्पादों का परीक्षण एक सुसंगत और तुलनीय तरीके से किया जाए। यह बाजार में निष्पक्ष प्रतिस्पर्धा को सक्षम बनाता है,क्योंकि सभी उत्पादों का मूल्यांकन एक ही बेंचमार्क के आधार पर किया जाता है।इसके अलावा, यह उत्पादों के अनुरूपता प्रमाणन की प्रक्रिया को सरल बनाता है, जो उत्पादों के कुछ बाजारों में प्रवेश करने या नियामक आवश्यकताओं को पूरा करने के लिए आवश्यक है।

3. कैसे कंपन शेकर मशीन काम करता है

वाइब्रेशन शेकर मशीन का कार्य सिद्धांत

IEC 60068 - 2 - 6 साइन स्वीप कंपन परीक्षण के लिए एक कंपन शेकर मशीन आम तौर पर एक विद्युत या हाइड्रोलिक सिद्धांत पर काम करती है।एक विद्युत धारा एक चुंबकीय क्षेत्र में निलंबित एक चल कॉइल पर लागू किया जाता है. फ्लेमिंग के बाएं हाथ के नियम के अनुसार, यह एक बल बनाता है जो कॉइल को स्थानांतरित करने का कारण बनता है। कॉइल की गति शेकर टेबल में स्थानांतरित हो जाती है, जो फिर उस पर रखे गए उत्पाद को हिलाती है.साइन स्वीप कंपन उत्पन्न करने के लिए, कॉइल को आपूर्ति की जाने वाली विद्युत धारा को इस तरह से समायोजित किया जाता है कि परिणामस्वरूप कंपन की आवृत्ति समय के साथ धीरे-धीरे बदलती है।हाइड्रोलिक शेकर में, हाइड्रोलिक द्रव का उपयोग बल उत्पन्न करने के लिए किया जाता है जो शेकर टेबल को कंपन करने का कारण बनता है।हाइड्रोलिक द्रव के प्रवाह और दबाव सटीक वांछित साइन स्वीप कंपन प्रोफ़ाइल का उत्पादन करने के लिए नियंत्रित कर रहे हैं.

वाइब्रेशन शेकर मशीन के घटक

वाइब्रेशन शेकर मशीन में कई प्रमुख घटक होते हैं। वाइब्रेशन जनरेटर, चाहे वह इलेक्ट्रोडायनामिक या हाइड्रोलिक इकाई हो, वाइब्रेशन उत्पन्न करने के लिए जिम्मेदार है।शक्ति प्रवर्धक, एक विद्युत गतिशील शेकर के मामले में, शेकर को चलाने के लिए आवश्यक शक्ति स्तर तक विद्युत संकेत को बढ़ाता है। नियंत्रक प्रणाली का दिल है।यह ऑपरेटरों को वांछित कंपन मापदंडों इनपुट करने की अनुमति देता है, जैसे कि स्वीप की शुरुआत और अंत आवृत्ति, स्वीप दर, और आयाम। फिर नियंत्रक कंपन जनरेटर और पावर एम्पलीफायर के लिए उपयुक्त नियंत्रण संकेत उत्पन्न करता है।सेंसरइन सेंसरों से वास्तविक कंपन स्तरों को मापा जाता है और नियंत्रक को प्रतिक्रिया प्रदान की जाती है।नियंत्रक इस प्रतिक्रिया का उपयोग वास्तविक समय में कंपन मापदंडों के समायोजन करने के लिए करता है, यह सुनिश्चित करना कि कंपन प्रोफ़ाइल आईईसी 60068-2-6 मानक की आवश्यकताओं का पालन करता है।

नामित सीनस/रैंडम/शॉक फोर्स	3,000 किलोग्राम/3,000 किलोग्राम/6,000 किलोग्राम	कवच द्रव्यमान	30 किलो
आवृत्ति सीमा	५-३००० हर्ट्ज	सम्मिलन का आकार (मानक)	M10
अधिकतम./ निरंतर विस्थापन पी-पी	51 मिमी/51 मिमी	लोड अटैचमेंट पॉइंट (मानक)	17
अधिकतम गति	2.0 मी/सेकंड	प्राकृतिक आवृत्ति-थ्रस्ट अक्ष	3 हर्ट्ज
अधिकतम.सिनस/ यादृच्छिक त्वरण	100/60 ग्राम	अधिकतम. ऊर्ध्वाधर भार समर्थन	500 किलो
आर्मर व्यास	440 मिमी	तालिका से 152 मिमी ऊपर भटकता हुआ क्षेत्र	≤1mT (10 gauss)
मौलिक अनुनाद आवृत्ति	2t500 हर्ट्ज (नाम) ± 5%	आयाम LxWxH	1270 मिमी x 980 मिमी x 1,135 मिमी
अनुमेय आर्मर पलटने का क्षण	500 एनएम	वजन (अनक्रैटेड)	2,500 किलोग्राम

4आईईसी 60068 - 2 - 6 के अनुरूप कंपन शेकर मशीन के प्रदर्शन विशेषताएं

उच्च-सटीक आवृत्ति नियंत्रण

आईईसी 60068-2-6 मानक को पूरा करने के लिए, कंपन शेकर मशीन को उच्च-सटीक आवृत्ति नियंत्रण प्रदान करना चाहिए। आवृत्ति सटीकता आमतौर पर सेट मूल्य के ± 0.1% के भीतर होती है।उत्पाद की गूंजती आवृत्तियों की सटीक पहचान के लिए इस स्तर की सटीकता महत्वपूर्ण हैउदाहरण के लिए, एक उच्च प्रदर्शन ऑडियो स्पीकर का परीक्षण करते समय, the vibration shaker machine needs to precisely sweep through the frequency range relevant to audio frequencies to determine if the speaker components resonate at any frequencies that could cause distortionइस तरह की सटीकता के साथ आवृत्ति को नियंत्रित करने की क्षमता यह सुनिश्चित करती है कि परीक्षण परिणाम विश्वसनीय और दोहराए जा सकें।

सटीक आयाम नियंत्रण

कंपन का आयाम एक अन्य महत्वपूर्ण पहलू है। कंपन शेकर मशीन सटीक गति के मूल्य के लगभग ± 1% की सटीकता के साथ आयाम को ठीक से नियंत्रित कर सकती है।यह महत्वपूर्ण है क्योंकि विभिन्न उत्पादों को उनके डिजाइन और नियत उपयोग के आधार पर विशिष्ट आयाम आवश्यकताएं हो सकती हैंउदाहरण के लिए, एक चिकित्सा उपकरण को यह सुनिश्चित करने के लिए बहुत कम आयाम के कंपन परीक्षण की आवश्यकता हो सकती है कि इसके संवेदनशील घटक क्षतिग्रस्त न हों।जबकि एक भारी-कर्तव्य औद्योगिक उत्पाद अधिक कठोर परिचालन परिस्थितियों का अनुकरण करने के लिए उच्च आयाम कंपन के साथ परीक्षण किया जा सकता हैसटीक आयाम नियंत्रण निर्माताओं को आईईसी 60068-2-6 मानक द्वारा निर्दिष्ट सटीक कंपन स्तरों के तहत अपने उत्पादों का परीक्षण करने की अनुमति देता है।

मज़बूत और विश्वसनीय निर्माण

सीनस स्वीप कंपन परीक्षण की दोहराव और मांग की प्रकृति को देखते हुए, कंपन शेकर मशीन को मजबूत और विश्वसनीय निर्माण के साथ बनाया गया है।शेकर टेबल और अन्य यांत्रिक अवयव उच्च शक्ति वाली सामग्री जैसे एल्यूमीनियम या इस्पात से बने होते हैं ताकि कंपन परीक्षण के दौरान उत्पन्न होने वाले उच्च बल का सामना किया जा सकेविद्युत और हाइड्रोलिक घटकों, जिसमें पावर एम्पलीफायर, नियंत्रक और पंप शामिल हैं, को बिना गिरावट के उच्च तनाव की स्थिति में निरंतर काम करने के लिए डिज़ाइन किया गया है।मशीन सुरक्षा सुविधाओं से भी सुसज्जित है, जैसे कि अधिभार संरक्षण और आपातकालीन स्टॉप बटन, परीक्षण नमूने और ऑपरेटरों की सुरक्षा के लिए।इस मजबूत निर्माण से यह सुनिश्चित होता है कि वाइब्रेशन शेकर मशीन अपने जीवनकाल के दौरान बिना किसी महत्वपूर्ण रखरखाव के हजारों परीक्षण कर सकेपरीक्षण प्रक्रिया के निष्क्रिय समय को कम करने और दक्षता बढ़ाने के लिए।

5विभिन्न उद्योगों में कंपन शेकर मशीन के अनुप्रयोग

इलेक्ट्रॉनिक्स उद्योग

इलेक्ट्रॉनिक्स उद्योग में, वाइब्रेशन शेकर मशीन का प्रयोग विभिन्न प्रकार के उत्पादों का परीक्षण करने के लिए किया जाता है, जैसे कि स्मार्टफोन और टैबलेट से लेकर हाई-एंड सर्वर तक।वाइब्रेशन शेकर मशीन का उपयोग हार्ड ड्राइव की कंपन का सामना करने की क्षमता का परीक्षण करने के लिए किया जा सकता हैलैपटॉप को साइन स्वीप कंपन के अधीन करके, निर्माता यह निर्धारित कर सकते हैं कि क्या हार्ड ड्राइव के रीड-राइट हेड को कुछ आवृत्तियों पर डिस्क सतह में दुर्घटनाग्रस्त होने का खतरा है।यह लैपटॉप की स्थायित्व में सुधार करने और कंपन-प्रेरित हार्ड ड्राइव विफलताओं के कारण डेटा हानि के जोखिम को कम करने में मदद करता है.

ऑटोमोबाइल उद्योग

मोटर वाहन उद्योग विभिन्न घटकों के परीक्षण के लिए कंपन शेकर मशीनों पर निर्भर करता है। इंजन घटकों, जैसे पिस्टन, कनेक्टिंग रॉड और क्रैंकशाफ्ट,इंजन के संचालन के दौरान उत्पन्न कंपन के तहत उनकी विश्वसनीयता सुनिश्चित करने के लिए परीक्षण किया जाता है. वाइब्रेशन शेकर मशीन जटिल कंपन पैटर्न का अनुकरण कर सकती है जो इन घटकों को इंजन के आरपीएम परिवर्तन के साथ अनुभव होता है। इसके अतिरिक्त, ऑटोमोबाइल इंटीरियर घटकों,जैसे डैशबोर्ड और सीटें, यह सुनिश्चित करने के लिए परीक्षण किया जाता है कि वे सामान्य ड्राइविंग के दौरान कष्टप्रद रैकल या कंपन का उत्पादन नहीं करते हैं।वाहन निर्माता अपने वाहनों की समग्र गुणवत्ता और ग्राहक संतुष्टि में सुधार कर सकते हैं.

एयरोस्पेस उद्योग

एयरोस्पेस उद्योग में, जहां उत्पाद विश्वसनीयता महत्वपूर्ण है, कंपन शेकर मशीन का उपयोग विमान इंजन, एवियोनिक्स सिस्टम,और संरचनात्मक तत्वउदाहरण के लिए, एक विमान के पंखों की संरचना का परीक्षण यह सुनिश्चित करने के लिए किया जाता है कि यह उड़ान के दौरान इंजनों और वायु उथल-पुथल से होने वाले कंपन का सामना कर सके।कंपन शेकर मशीन साइन स्वीप कंपन कि पंख विभिन्न उड़ान स्थितियों में अनुभव कर सकते हैं अनुकरण कर सकते हैंइस प्रकार इंजीनियरों को किसी भी संभावित थकान या संरचनात्मक कमजोरियों का पता लगाने में मदद मिलती है। यह विमानों की सुरक्षा और विश्वसनीयता सुनिश्चित करने में मदद करता है, जो एयरोस्पेस उद्योग में अत्यंत महत्वपूर्ण है।

6निष्कर्ष

आईईसी 60068 - 2 - 6 के अनुरूप कंपन शेकर मशीन कई उद्योगों में उत्पाद विकास और गुणवत्ता नियंत्रण के लिए एक आवश्यक उपकरण है।वास्तविक दुनिया के साइन स्वीप कंपन परिदृश्यों का सटीक अनुकरण करके, यह निर्माताओं को अपने उत्पादों की स्थायित्व और विश्वसनीयता का मूल्यांकन करने में सक्षम बनाता है। इसकी उच्च सटीक आवृत्ति और आयाम नियंत्रण और मजबूत निर्माण के साथ,यह मशीन यह सुनिश्चित करने में महत्वपूर्ण भूमिका निभाती है कि उत्पाद आज के प्रतिस्पर्धी बाजार में आवश्यक उच्च-गुणवत्ता के मानकों को पूरा करेंयदि आपके उद्योग को IEC 60068-2-6 मानक को पूरा करने के लिए विश्वसनीय साइन स्वीप कंपन परीक्षण की आवश्यकता है,एक उच्च गुणवत्ता वाली कंपन शकर मशीन में निवेश करने से आपके उत्पादों के प्रदर्शन और विश्वसनीयता में काफी सुधार हो सकता है. हमारी कंपन शेकर मशीनों को आपकी विशिष्ट परीक्षण आवश्यकताओं के अनुरूप कैसे बनाया जा सकता है, यह पता लगाने के लिए विशेषज्ञों की हमारी टीम से संपर्क करने पर विचार करें।
