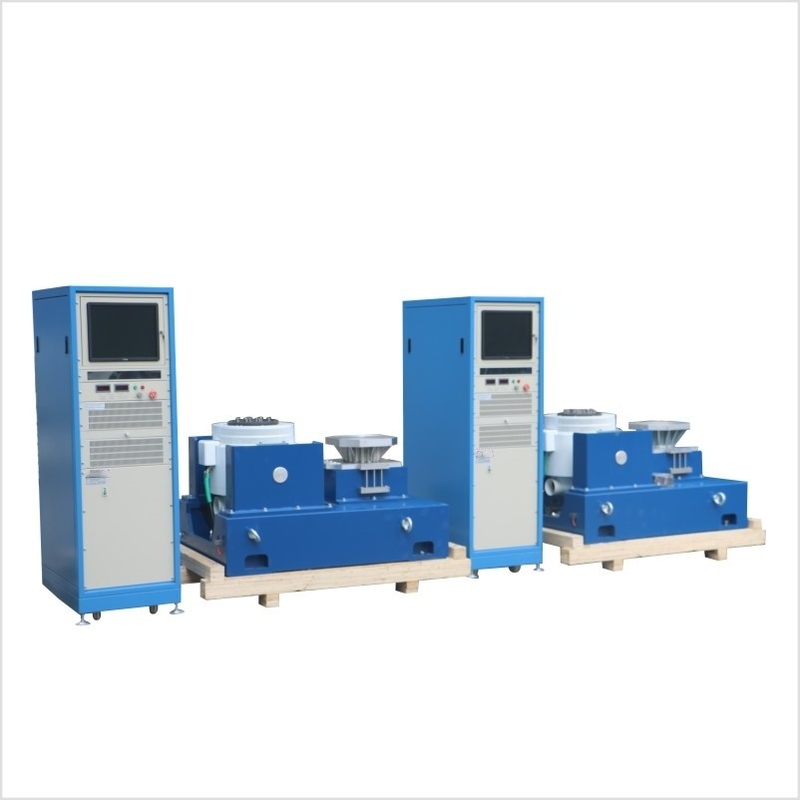

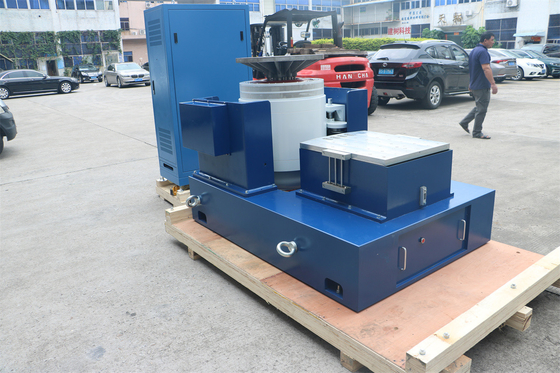

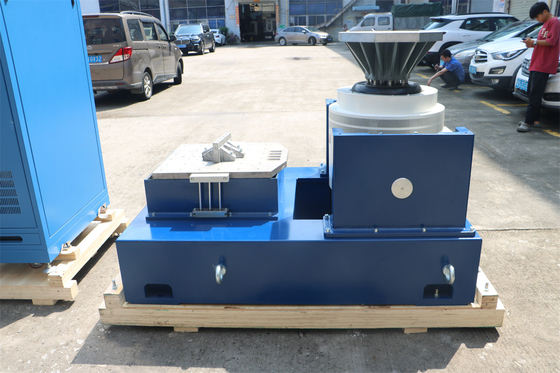

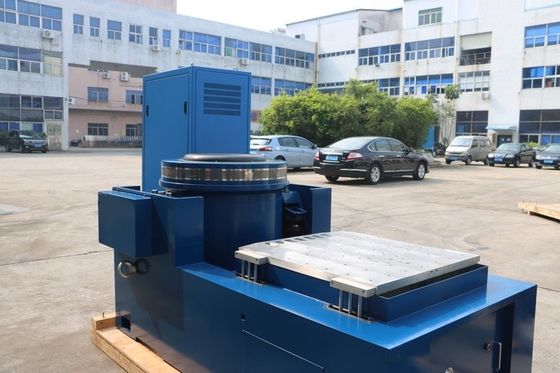

Mil-Std-202g रक्षा इलेक्ट्रॉनिक घटक के लिए कस्टम कंपन परीक्षण मशीन

ब्रांड नाम:	PRECISION
मॉडल संख्या:	वीटीएस-20
एमओक्यू:	1
कीमत:	$6000
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीनी

प्रमाणन:

अनुकूलित समर्थन:

OEM ODM

साइन बल:

20 केएन

यादृच्छिक बल:

20 केएन

शॉक बल:

40 केएन

आवृति सीमा:

1-3000Hz

विस्थापन:

76 मिमी

वेग:

2.0

तालिका का आकार:

1200x1200मिमी

पैकेजिंग विवरण:

मानक निर्यात पैकेजिंग

आपूर्ति की क्षमता:

100/माह

प्रमुखता देना:

इलेक्ट्रॉनिक घटक कंपन परीक्षण मशीन

कस्टम कंपन परीक्षण मशीन

Mil-Std-202g कंपन परीक्षण मशीन

उत्पाद का वर्णन

रक्षा इलेक्ट्रॉनिक और विद्युत घटक भागों के लिए कंपन परीक्षण मशीन

रक्षा क्षेत्र में, इलेक्ट्रॉनिक और विद्युत घटक भागों की विश्वसनीयता और प्रदर्शन पर कोई बातचीत नहीं की जाती है। ये घटक परिष्कृत रक्षा प्रणालियों के निर्माण खंड हैं,संचार उपकरणों और रडार प्रणालियों से लेकर हथियार नियंत्रण इकाइयों तकएमआईएल-एसटीडी-202जी मानक इन घटकों के पर्यावरण परीक्षण के लिए सख्त दिशानिर्देश निर्धारित करता है, जिसमें कंपन परीक्षण एक महत्वपूर्ण पहलू है।इस मानक को पूरा करने के लिए डिज़ाइन की गई कंपन परीक्षण मशीन रक्षा इलेक्ट्रॉनिक और विद्युत घटक भागों की गुणवत्ता और स्थायित्व सुनिश्चित करने में एक अपरिहार्य संपत्ति है.

1रक्षा इलेक्ट्रॉनिक्स और विद्युत घटकों में कंपन परीक्षण का महत्व

कठोर परिचालन परिवेश का सामना करना

रक्षा इलेक्ट्रॉनिक और विद्युत घटकों पृथ्वी पर सबसे चुनौतीपूर्ण वातावरण में से कुछ में तैनात कर रहे हैं.उड़ान के दौरान उच्च आवृत्ति कंपन का अनुभव करने वाला विमान, या उसके इंजनों के निरंतर कंपन को सहन करने वाले नौसैनिक जहाज, इन घटकों को अपनी कार्यक्षमता बनाए रखना चाहिए।कंपन परीक्षण का उद्देश्य नियंत्रित प्रयोगशाला सेटिंग में इन वास्तविक-विश्व कंपन परिदृश्यों को दोहराना हैघटकों को विभिन्न प्रकार के कंपन के अधीन करके, निर्माता डिजाइन में संभावित कमजोरियों की पहचान कर सकते हैं, जैसे ढीले कनेक्शन, नाजुक सर्किट बोर्ड,या अनुचित घटक माउंटिंगयह डिजाइन में सुधार करने की अनुमति देता है, यह सुनिश्चित करता है कि घटक उन कंपनों का सामना कर सकें जो उन्हें अपने इच्छित उपयोग में मिलेंगे, जिससे क्षेत्र में विफलताओं का जोखिम कम हो जाएगा।

प्रणाली की अखंडता और मिशन की सफलता सुनिश्चित करना

रक्षा प्रणालियों की अखंडता सीधे तौर पर उनके घटक भागों की विश्वसनीयता से संबंधित है।एक महत्वपूर्ण रक्षा प्रणाली में एक खराबी इलेक्ट्रॉनिक या विद्युत घटक मिशन विफलता के लिए नेतृत्व कर सकते हैंउदाहरण के लिए, सैन्य कर्मियों के जीवन को खतरे में डालना।एक मिशन के दौरान एक सैन्य विमान के संचार घटक में एक विफलता ग्राउंड कंट्रोल और अन्य विमान के साथ संचार को बाधित कर सकती हैकंपन परीक्षण यह सुनिश्चित करने में मदद करता है कि एक रक्षा प्रणाली के सभी घटक, सबसे छोटे प्रतिरोध से सबसे जटिल सर्किट बोर्ड तक,कंपन के अधीन बरकरार और कार्यात्मक रहेंकंपन परीक्षण के लिए एमआईएल-एसटीडी-202जी मानक का पालन करके, निर्माता ऐसे घटक प्रदान कर सकते हैं जो रक्षा उद्योग में आवश्यक उच्च गुणवत्ता और सुरक्षा मानकों को पूरा करते हैं,सैन्य कमांडरों को अपने उपकरणों के प्रदर्शन में विश्वास दिलाता है.

2कंपन परीक्षण के लिए MIL-STD-202G मानक को समझना

मानक की मुख्य आवश्यकताएं

एमआईएल-एसटीडी-202जी मानक में रक्षा इलेक्ट्रॉनिक और विद्युत घटकों के कंपन परीक्षण के लिए विशिष्ट आवश्यकताओं की रूपरेखा दी गई है।आयाम स्तर, और परीक्षण की अवधि। आवृत्ति सीमा आमतौर पर कुछ हर्ट्ज से कई हजार हर्ट्ज तक फैली होती है,कंपन के पूरे स्पेक्ट्रम को कवर करता है कि इन घटकों को विभिन्न रक्षा अनुप्रयोगों में अनुभव हो सकता हैगती (जी) के संदर्भ में मापे जाने वाले आयामों को वास्तविक परिदृश्यों में कंपन की तीव्रता का अनुकरण करने के लिए सावधानीपूर्वक कैलिब्रेट किया जाता है।हेलीकॉप्टर के एवियोनिक्स सिस्टम में उपयोग किए जाने वाले घटकों के लिए ग्राउंड आधारित रडार प्रणाली में उपयोग किए जाने वाले घटकों की तुलना में भिन्न आयाम स्तर की आवश्यकता हो सकती हैपरीक्षण अवधि भी स्पष्ट रूप से परिभाषित है, यह सुनिश्चित करने के लिए कि घटकों को उनके दीर्घकालिक स्थायित्व का सटीक आकलन करने के लिए पर्याप्त कंपन के संपर्क में रखा जाता है।

रक्षा उद्योग के लिए मानककरण

यह मानक रक्षा उद्योग में कंपन परीक्षण प्रक्रिया को मानकीकृत करने में महत्वपूर्ण भूमिका निभाता है।यह निर्माताओं के लिए अपने घटकों के प्रदर्शन का मूल्यांकन करने के लिए एक सामान्य ढांचा प्रदान करता हैएमआईएल-एसटीडी-202जी मानक का पालन करके, निर्माता विभिन्न घटक मॉडल और डिजाइनों के प्रदर्शन की तुलना कर सकते हैं, जिससे सुधार के लिए क्षेत्रों की पहचान करना आसान हो जाता है।यह यह सुनिश्चित करने में भी मदद करता है कि विभिन्न निर्माताओं के घटक एक सुसंगत गुणवत्ता स्तर को पूरा करें, जो कि जटिल रक्षा प्रणालियों में घटकों के एकीकरण के लिए आवश्यक है।

3कंपन परीक्षण मशीन कैसे काम करती है

कंपन परीक्षण मशीन का कार्य सिद्धांत

रक्षा घटकों के लिए कंपन परीक्षण मशीन आमतौर पर या तो एक विद्युत या हाइड्रोलिक सिद्धांत पर काम करती है।एक विद्युत धारा एक चुंबकीय क्षेत्र में निलंबित एक चल कॉइल पर लागू किया जाता हैफ्लेमिंग के बाएं हाथ के नियम के अनुसार, यह एक बल बनाता है जो कॉइल को स्थानांतरित करता है। कॉइल की गति परीक्षण मंच पर स्थानांतरित हो जाती है,जो फिर उस पर रखे गए घटक को हिलता हैकंपन परीक्षण मशीन विद्युत धारा और चुंबकीय क्षेत्र की विशेषताओं को समायोजित करके कंपन आवृत्तियों और आयामों की एक विस्तृत श्रृंखला उत्पन्न कर सकती है।हाइड्रोलिक प्रणाली में, हाइड्रोलिक तरल पदार्थ का उपयोग बल उत्पन्न करने के लिए किया जाता है जो परीक्षण मंच को कंपन करने का कारण बनता है। हाइड्रोलिक तरल पदार्थ के प्रवाह और दबाव को वांछित कंपन प्रोफ़ाइल का उत्पादन करने के लिए नियंत्रित किया जाता है।

कंपन परीक्षण मशीन के घटक

कंपन परीक्षण मशीन में कई प्रमुख घटक होते हैं। परीक्षण मंच वह सतह है जिस पर रक्षा घटक लगाया जाता है।यह परीक्षण नमूने के लिए एक समान कंपन हस्तांतरण सुनिश्चित करने के लिए अत्यधिक कठोर और सपाट होने के लिए बनाया गया हैबिजली का स्रोत, चाहे वह विद्युत गतिशील प्रणाली में विद्युत शक्ति एम्पलीफायर हो या हाइड्रोलिक प्रणाली में हाइड्रोलिक पंप, कंपन उत्पन्न करने के लिए आवश्यक ऊर्जा प्रदान करता है।नियंत्रक प्रणाली का मस्तिष्क है, ऑपरेटरों को आवृत्ति, आयाम और परीक्षण अवधि जैसे वांछित कंपन मापदंडों को सेट करने की अनुमति देता है।परीक्षण प्लेटफार्म के वास्तविक कंपन स्तरों को मापने के लिए त्वरण मापकों जैसे सेंसरों का उपयोग किया जाता हैये सेंसर नियंत्रक को प्रतिक्रिया प्रदान करते हैं, जिससे यह सुनिश्चित करने के लिए वास्तविक समय में समायोजन संभव हो जाता है कि कंपन प्रोफ़ाइल MIL-STD-202G मानक की निर्दिष्ट सीमाओं के भीतर बनी रहे।

4एमआईएल-एसटीडी-202जी अनुपालन कंपन परीक्षण मशीन की प्रदर्शन विशेषताएं

उच्च-सटीक कंपन नियंत्रण

एमआईएल-एसटीडी-202जी मानक को पूरा करने के लिए, कंपन परीक्षण मशीन को उच्च परिशुद्धता कंपन नियंत्रण प्रदान करना चाहिए। यह कंपन की आवृत्ति को सटीक रूप से समायोजित कर सकता है,आवृत्ति सटीकता के साथ अक्सर ±0 के भीतर.1%. कंपन के आयाम को भी सटीक रूप से नियंत्रित किया जा सकता है, जिसमें आयाम की सटीकता आमतौर पर ± 1% के भीतर होती है।परीक्षण के परिणामों की विश्वसनीयता और दोहराव सुनिश्चित करने के लिए इस स्तर की सटीकता महत्वपूर्ण हैउदाहरण के लिए, एक उच्च प्रदर्शन सैन्य संचार मॉड्यूल का परीक्षण करते समय,कंपन परीक्षण मशीन को विभिन्न सैन्य प्लेटफार्मों में मिलने वाले कंपनों को सटीक रूप से पुनः पेश करने में सक्षम होना चाहिए।, जिससे निर्माताओं को इसकी कार्यक्षमता का सटीक आकलन करने की अनुमति मिलती है।

व्यापक गतिशील सीमा

व्यापक गतिशीलता को कवर करने की क्षमता एक अन्य महत्वपूर्ण विशेषता है।रक्षा अवयवों में कुछ स्थितियों में बहुत कम आयामों के साथ कंपन और अन्य में अत्यंत उच्च आयामों का अनुभव हो सकता हैकंपन परीक्षण मशीन को इस व्यापक रेंज में कंपन उत्पन्न करने में सक्षम होना चाहिए।यह निगरानी ड्रोन के सामान्य संचालन के दौरान हल्के कंपन के साथ-साथ मिसाइल के प्रक्षेपण के दौरान तीव्र कंपन का अनुकरण करने में सक्षम होना चाहिएएक व्यापक गतिशील सीमा यह सुनिश्चित करती है कि सभी संभावित कंपन परिदृश्यों का प्रभावी ढंग से परीक्षण किया जा सके।

मज़बूत और विश्वसनीय निर्माण

रक्षा अनुप्रयोगों की महत्वपूर्ण प्रकृति को देखते हुए, कंपन परीक्षण मशीन को मजबूत और विश्वसनीय निर्माण के साथ बनाया गया है।परीक्षण मंच और अन्य यांत्रिक घटक उच्च शक्ति सामग्री जैसे एल्यूमीनियम या इस्पात से बने होते हैं ताकि कंपन परीक्षण के दौरान उत्पन्न उच्च बलों का सामना किया जा सकेविद्युत और हाइड्रोलिक घटकों, जिसमें बिजली स्रोत और नियंत्रक शामिल हैं, को बिना गिरावट के उच्च तनाव की स्थिति में निरंतर काम करने के लिए डिज़ाइन किया गया है।मशीन भी परीक्षण नमूना और ऑपरेटरों की रक्षा के लिए उन्नत सुरक्षा सुविधाओं से लैस हैयह मजबूत निर्माण यह सुनिश्चित करता है कि कंपन परीक्षण मशीन महत्वपूर्ण रखरखाव के बिना अपने जीवनकाल के दौरान हजारों परीक्षण कर सके।परीक्षण प्रक्रिया के निष्क्रिय समय को कम करना और दक्षता बढ़ाना.

नामित सीनस/रैंडम/शॉक फोर्स	2,200 किलोग्राम/2,000 किलोग्राम/4,400 किलोग्राम	कवच द्रव्यमान	25 किलो
आवृत्ति सीमा	५-३००० हर्ट्ज	सम्मिलन का आकार (मानक)	M10
अधिकतम/निरंतर विस्थापन पी-पी	76 मिमी/63 मिमी	लोड अटैचमेंटः अंक (मानक)	21
अधिकतम गति	2.0 मी/सेकंड	प्राकृतिक आवृत्ति-थ्रस्ट अक्ष	3 हर्ट्ज
अधिकतम. सीनस/ यादृच्छिक त्वरण	88/60 ग्राम	अधिकतम. ऊर्ध्वाधर भार समर्थन	400 किलोग्राम
आर्मर व्यास	340 मिमी	तालिका से 152 मिमी ऊपर भटकता हुआ क्षेत्र	≤1mT (10 gauss)
मौलिक अनुनाद आवृत्ति	2,700 हर्ट्ज (नाम) ± 5%	आयाम LxWxH	1,160 मिमी x880 मिमी x 1.050 मिमी
अनुमेय आर्मर पलटने का क्षण	500 एनएम	वजन (अनक्रैटेड)	1700 किलो

5रक्षा इलेक्ट्रॉनिक्स और विद्युत घटकों में कंपन परीक्षण मशीन के अनुप्रयोग

एवियोनिक्स घटकों का परीक्षण

सैन्य विमानों में विमानन घटक उड़ान के दौरान कंपन की एक विस्तृत श्रृंखला के अधीन होते हैं। कंपन परीक्षण मशीनों का उपयोग उड़ान नियंत्रण कंप्यूटर जैसे घटकों का परीक्षण करने के लिए किया जाता है,नेविगेशन प्रणालीइन घटकों को उड़ान की स्थिति की नकल करने वाले कंपन के अधीन करके, निर्माता उनकी विश्वसनीयता सुनिश्चित कर सकते हैं।उड़ान नियंत्रण कंप्यूटर को तब भी सही ढंग से काम करना चाहिए जब विमान में उथल-पुथल हो या उच्च-जी पैंतरेबाज़ी के दौरानकंपन परीक्षण मशीन इन कंपनों का सटीक अनुकरण कर सकती है, जिससे निर्माताओं को किसी भी संभावित समस्या की पहचान करने और उसे दूर करने की अनुमति मिलती है।

मिसाइल इलेक्ट्रॉनिक्स का मूल्यांकन

मिसाइल इलेक्ट्रॉनिक्स, जिसमें मार्गदर्शन प्रणाली, वारहेड फ्यूजिंग तंत्र और संचार लिंक शामिल हैं, का परीक्षण कंपन परीक्षण मशीनों का उपयोग करके किया जाता है।मिसाइल प्रक्षेपण और उड़ान के दौरान कंपन अत्यंत जटिल हैंयह सुनिश्चित करने में मदद करता है कि मिसाइल इलेक्ट्रॉनिक्स उच्च तनाव वाले वातावरण का सामना कर सके और इच्छित रूप से कार्य कर सके।उदाहरण के लिए, मिसाइल की मार्गदर्शन प्रणाली को प्रक्षेपण के दौरान तीव्र कंपन के तहत भी अपनी सटीकता बनाए रखने की आवश्यकता होती है।कंपन परीक्षण मशीन इन महत्वपूर्ण घटकों के प्रदर्शन का परीक्षण करने के लिए आवश्यक कंपन प्रोफाइल प्रदान कर सकते हैं.

ग्राउंड आधारित रक्षा इलेक्ट्रॉनिक्स की गुणवत्ता आश्वासन

ग्राउंड आधारित रक्षा इलेक्ट्रॉनिक्स, जैसे कि रडार सिस्टम, संचार टावर और सैन्य वाहन इलेक्ट्रॉनिक्स को भी कंपन परीक्षण की आवश्यकता होती है।कंपन परीक्षण मशीन का प्रयोग एंटेना जैसे घटकों का परीक्षण करने के लिए किया जाता है, इलेक्ट्रॉनिक कैबिनेट, और इंजन नियंत्रण इकाइयों. इन घटकों को असमान इलाकों में परिवहन और संचालन के दौरान अनुभव किए गए कंपन के समान कंपन के अधीन करके,निर्माता संभावित डिजाइन दोषों की पहचान और उन्हें दूर कर सकते हैंउदाहरण के लिए, सैन्य रडार प्रणाली पर एक एंटीना को स्थिर और कार्यात्मक रहने की आवश्यकता होती है, भले ही वाहन असमान जमीन पर चल रहा हो।कंपन परीक्षण मशीन इन कंपनों का अनुकरण कर सकते हैं ऐसी परिस्थितियों में एंटीना के प्रदर्शन सुनिश्चित करने के लिए. Mil-Std-202g रक्षा इलेक्ट्रॉनिक घटक के लिए कस्टम कंपन परीक्षण मशीन 2

6निष्कर्ष

एमआईएल-एसटीडी-202जी अनुरूप कंपन परीक्षण मशीन इलेक्ट्रॉनिक और विद्युत घटक भागों की विश्वसनीयता और स्थायित्व सुनिश्चित करने के लिए रक्षा उद्योग में एक आवश्यक उपकरण है।वास्तविक दुनिया में रक्षा अनुप्रयोगों में इन घटकों का सामना करने वाले कंपन का सटीक अनुकरण करके, यह निर्माताओं को अपने उत्पादों का मूल्यांकन और सुधार करने में सक्षम बनाता है। इसकी उच्च सटीक कंपन नियंत्रण, व्यापक गतिशील रेंज और मजबूत निर्माण के साथ,यह उपकरण रक्षा प्रणालियों के विकास और गुणवत्ता आश्वासन में महत्वपूर्ण भूमिका निभाता है।चाहे वह विमानन उपकरणों का परीक्षण हो, मिसाइल इलेक्ट्रॉनिक्स, या जमीनी रक्षा इलेक्ट्रॉनिक्स,इस तरह के कंपन परीक्षण मशीन का उपयोग रक्षा उद्योग में उच्च-गुणवत्ता के मानकों को बनाए रखने में एक महत्वपूर्ण कारक हैयदि आपकी रक्षा से संबंधित परियोजना को MIL-STD-202G मानक को पूरा करने के लिए विश्वसनीय कंपन परीक्षण की आवश्यकता है,उच्च गुणवत्ता वाली कंपन परीक्षण मशीन में निवेश एक रणनीतिक निर्णय है जो आपके रक्षा उत्पादों के प्रदर्शन और विश्वसनीयता में काफी सुधार कर सकता है.
