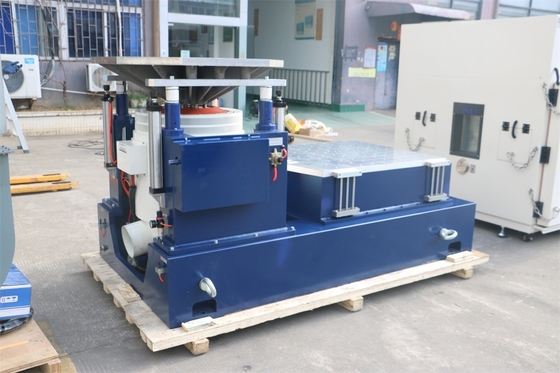

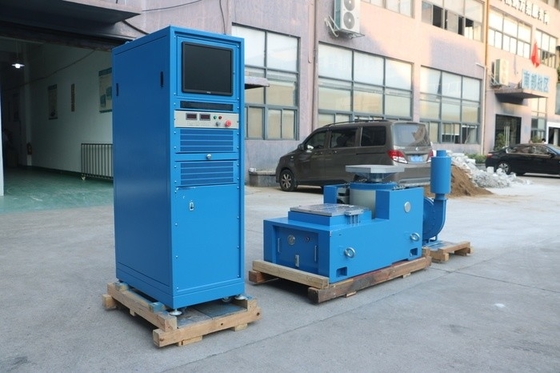

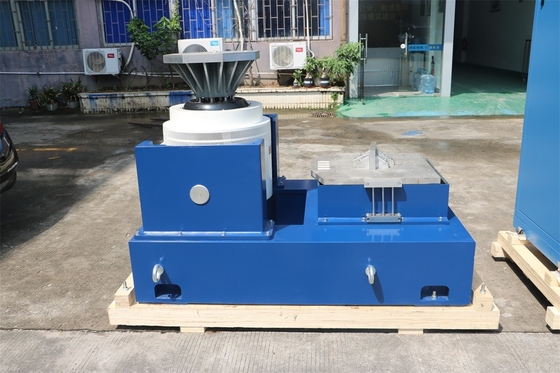

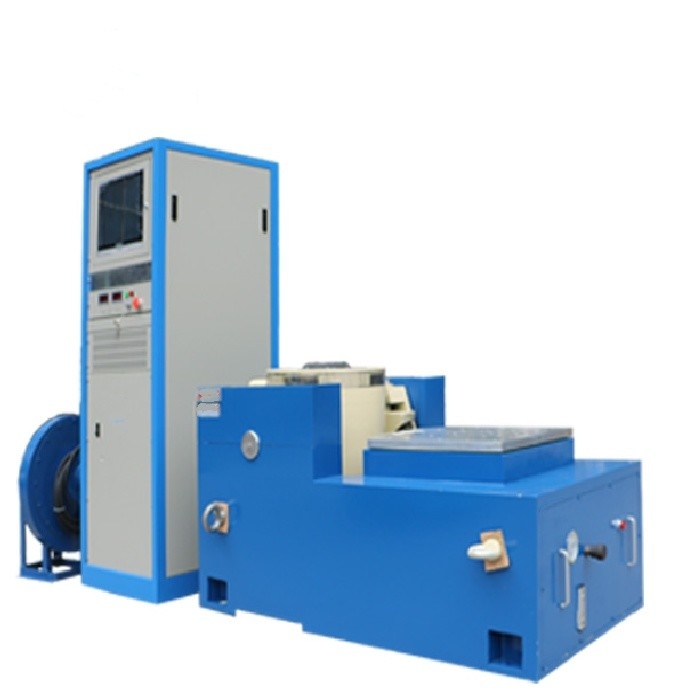

ECSS-E-10-03A उच्च परिशुद्धता के साथ स्लिप टेबल के साथ यादृच्छिक कंपन तालिका

ब्रांड नाम:	PRECISION
मॉडल संख्या:	वीटीएस -10
एमओक्यू:	1
कीमत:	$6000
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीनी

प्रमाणन:

अनुकूलित समर्थन:

OEM ODM

साइन बल:

20 केएन

यादृच्छिक बल:

20 केएन

शॉक बल:

40 केएन

आवृति सीमा:

1-3000Hz

विस्थापन:

76 मिमी

वेग:

2.0

तालिका का आकार:

1200x1200मिमी

पैकेजिंग विवरण:

मानक निर्यात पैकेजिंग

आपूर्ति की क्षमता:

100/माह

प्रमुखता देना:

उच्च परिशुद्धता यादृच्छिक कंपन तालिका

स्लिप टेबल के साथ यादृच्छिक कंपन तालिका

ECSS-E-10-03A यादृच्छिक कंपन तालिका

उत्पाद का वर्णन

स्लिप टेबल रन के साथ यादृच्छिक कंपन तालिका ECSS - E - 10 - 03A सिनोसाइडल कंपन परीक्षण

एयरोस्पेस उद्योग में अंतरिक्ष यान और संबंधित घटकों की विश्वसनीयता और स्थायित्व सुनिश्चित करना अत्यंत महत्वपूर्ण है।प्रक्षेपण के दौरान आने वाली कठोर परिस्थितियों में इन वस्तुओं के प्रदर्शन का आकलन करने में कंपन परीक्षण महत्वपूर्ण भूमिका निभाता है।ईसीएसएस-ई-10-03ए मानक, जो अंतरिक्ष उत्पादों के लिए पर्यावरणीय परीक्षण पर केंद्रित है, साइनसॉइडल कंपन परीक्षण के लिए सख्त दिशानिर्देश निर्धारित करता है।एक स्लिप टेबल से लैस एक यादृच्छिक कंपन तालिका जो इन परीक्षणों को सटीक रूप से कर सकती है, एयरोस्पेस उत्पाद विकास और गुणवत्ता आश्वासन प्रक्रियाओं में एक अपरिहार्य उपकरण बन गई है.

1एयरोस्पेस में सिनोसाइडल कंपन परीक्षण का महत्व

प्रक्षेपण और कक्षा स्थितियों का अनुकरण

एक अंतरिक्ष यान के प्रक्षेपण के दौरान, यह तीव्र कंपन के अधीन होता है क्योंकि रॉकेट इंजन आग लगती है और वाहन वायुमंडल के माध्यम से बढ़ता है। ये कंपन जटिल हैं,एक महत्वपूर्ण सिनोसाइडल घटक के साथसाइनसॉइडल कंपन परीक्षण का उद्देश्य नियंत्रित प्रयोगशाला वातावरण में इन प्रक्षेपण-संबंधित कंपनों को दोहराना है।संरचनात्मक तत्व, और प्रणोदन प्रणालियों, सिनोसाइडल कंपन के लिए, निर्माता डिजाइन में संभावित कमजोरियों की पहचान कर सकते हैं।प्रक्षेपण के दौरान एक उपग्रह के सौर पैनल के कंपन से यांत्रिक तनाव हो सकता है जिससे विफलता हो सकती हैसाइनसॉइडल कंपन परीक्षण ऐसी कमजोरियों का पता लगा सकता है, जिससे अंतरिक्ष यान को लॉन्च करने से पहले डिजाइन में सुधार किया जा सकता है।

कक्षा में अंतरिक्ष यानों को रिएक्शन व्हील्स के घूर्णन, जहाज पर लगी मशीनरी के कामकाज और अंतरिक्ष वातावरण के साथ बातचीत जैसे कारकों के कारण भी कंपन होता है।सिनोसाइडल कंपन परीक्षण इन कक्षा कंपनों का अनुकरण कर सकता हैयह सुनिश्चित करता है कि मिशन के दौरान घटक ठीक से काम करते रहें। इससे उड़ान में विफलताओं के जोखिम को कम करने में मदद मिलती है,जो अंतरिक्ष मिशन की सफलता के लिए गंभीर परिणाम हो सकते हैं।.

ईसीएसएस - ई-10-03ए मानकों को पूरा करना

ईसीएसएस-ई-10-03ए मानक अंतरिक्ष उद्योग में पर्यावरणीय परीक्षण के लिए आवश्यकताओं का एक व्यापक सेट है। यह साइनसॉइडल कंपन परीक्षण पर विस्तृत दिशानिर्देश प्रदान करता है,आवृत्ति सीमा सहित, आयाम स्तर, और परीक्षण अवधि।इस मानक का पालन एयरोस्पेस निर्माताओं के लिए आवश्यक है क्योंकि यह सुनिश्चित करता है कि उनके उत्पाद उच्च गुणवत्ता वाले हों और अंतरिक्ष की चरम परिस्थितियों का सामना कर सकेंयह मानक पूरे उद्योग में परीक्षण प्रक्रिया को मानकीकृत करने में मदद करता है, जिससे विभिन्न घटकों और अंतरिक्ष यान डिजाइनों के प्रदर्शन की तुलना करना आसान हो जाता है।ईसीएसएस-ई-10-03ए मानकों को पूरा करने से एयरोस्पेस कंपनियों को विश्वास होता है कि उनके उत्पाद कठिन अंतरिक्ष वातावरण में अपेक्षित प्रदर्शन करेंगे।.

2. स्लिप टेबल के साथ यादृच्छिक कंपन तालिका को समझना

यादृच्छिक कंपन तालिका का कार्य सिद्धांत

यादृच्छिक कंपन तालिका वास्तविक दुनिया के कंपन की जटिल और अप्रत्याशित प्रकृति की नकल करने वाले कंपन उत्पन्न करने के सिद्धांत पर काम करती है।यह आमतौर पर कंपन उत्पन्न करने के लिए एक विद्युत या हाइड्रोलिक प्रणाली का उपयोग करता हैविद्युत गतिशील प्रणाली में, एक विद्युत धारा एक चुंबकीय क्षेत्र में निलंबित चल कॉइल पर लागू किया जाता है। फ्लेमिंग के बाएं हाथ के नियम के अनुसार,यह एक बल बनाता है जो कॉइल को स्थानांतरित करता हैकोइल की गति को टेबलटॉप पर स्थानांतरित किया जाता है, जो तब उस पर रखे गए परीक्षण नमूने को कंपन करता है।कंपन की यादृच्छिकता एक यादृच्छिक विद्युत संकेत उत्पन्न करके प्राप्त की जाती है जिसे बढ़ाया जाता है और चलती कॉइल को भेजा जाता हैयह प्रक्षेपण और कक्षा के दौरान एयरोस्पेस घटकों द्वारा अनुभव किए जाने के समान कंपन आवृत्तियों और आयामों की एक विस्तृत श्रृंखला का अनुकरण करने की अनुमति देता है।

स्लिप टेबल की भूमिका

स्लिप टेबल एक अतिरिक्त विशेषता है जो यादृच्छिक कंपन तालिका के लिए बहुमुखी प्रतिभा जोड़ती है।कई घटकों को ऐसी परिस्थितियों में परीक्षण करने की आवश्यकता है जहां वे कंपन स्रोत के सापेक्ष स्थानांतरित या स्लाइड कर सकेंउदाहरण के लिए, उपग्रह के पेलोड और इसकी मुख्य संरचना के बीच संबंध का परीक्षण करते समय, स्लिप टेबल प्रक्षेपण या कक्षा में युद्धाभ्यास के दौरान होने वाली सापेक्ष गति का अनुकरण कर सकता है।.स्लिप टेबल को एक कम घर्षण सतह के लिए डिज़ाइन किया गया है, जिससे परीक्षण नमूना एक या अधिक दिशाओं में स्वतंत्र रूप से स्थानांतरित हो सकता है जबकि इसे साइनसॉइडल कंपन के अधीन किया जाता है।यह वास्तविक परिस्थितियों को अधिक सटीक रूप से दोहराने में मदद करता है और अधिक व्यापक परीक्षण परिणाम प्रदान करता है.

3उपकरण ECSS - E-10-03A साइनसॉइडल कंपन परीक्षण कैसे करता है

आवृत्ति और आयाम नियंत्रण

सिनोसाइडल कंपन परीक्षण के लिए ECSS-E-10-03A मानक को पूरा करने के लिए, स्लिप टेबल के साथ यादृच्छिक कंपन तालिका में सटीक आवृत्ति और आयाम नियंत्रण होना चाहिए।मानक में निर्दिष्ट आवृत्ति सीमा आमतौर पर कुछ हर्ट्ज से लेकर कई सौ हर्ट्ज तक होती है, एयरोस्पेस अनुप्रयोगों के लिए प्रासंगिक आवृत्तियों को कवर करता है। उपकरण साइनसॉइडल कंपन की आवृत्ति को सटीक रूप से समायोजित कर सकता है, आवृत्ति सटीकता के साथ अक्सर ± 0.1% के भीतर।कंपन का आयाम, जो त्वरण (जी) के संदर्भ में मापा जाता है, को भी सटीक रूप से नियंत्रित किया जा सकता है। मानक की आवश्यकताओं के अनुरूप आयाम के स्तरों को सावधानीपूर्वक कैलिब्रेट किया जाता है,यह सुनिश्चित करना कि परीक्षण नमूने को सही तीव्रता के कंपन के अधीन किया जाता हैउदाहरण के लिए, एक उपग्रह के संचार एंटेना के परीक्षण के दौरान,कंपन तालिका सटीक रूप से विशिष्ट आवृत्ति और आयाम स्तरों के साथ सिन्यूसोइडल कंपनों को पुनः पेश कर सकती है जो एंटीना लॉन्च के दौरान मिलने की संभावना है.

परीक्षण अवधि और प्रोफ़ाइल निष्पादन

ईसीएसएस-ई-10-03ए मानक भी साइनसॉइडल कंपन परीक्षण के लिए परीक्षण अवधि को परिभाषित करता है।स्लिप टेबल के साथ यादृच्छिक कंपन तालिका आवश्यक अवधि के लिए परीक्षण निष्पादित करने के लिए प्रोग्राम किया जाता है, जो परीक्षण किए जा रहे घटक के आधार पर कुछ मिनट से लेकर कई घंटे तक हो सकता है। उपकरण मानक में निर्दिष्ट जटिल कंपन प्रोफाइल का पालन कर सकता है।इन प्रोफाइल में कई आवृत्ति स्वीप शामिल हो सकते हैं, जहां समय के साथ सिन्यूसोइडल कंपन की आवृत्ति धीरे-धीरे बदलती है, और प्रक्षेपण या कक्षा संचालन के विभिन्न चरणों का अनुकरण करने के लिए विशिष्ट आवृत्तियों पर अवधि के लिए रहता है।तालिका सटीक रूप से इन प्रोफाइल को ट्रैक और निष्पादित कर सकती है, जो कि एक समान और विश्वसनीय परीक्षण परिणाम प्रदान करता है।

4. स्लिप टेबल के साथ रैंडम वाइब्रेशन टेबल की प्रदर्शन विशेषताएं

उच्च-सटीक कंपन उत्पादन

उच्च परिशुद्धता वाले साइनसॉइडल कंपन उत्पन्न करने की क्षमता इस उपकरण की एक प्रमुख प्रदर्शन विशेषता है। कंपन तालिका चिकनी और सुसंगत साइनसॉइडल तरंगों का उत्पादन कर सकती है,किसी भी विकृति या अवांछित हार्मोनिक्स को कम से कम करनायह एयरोस्पेस घटकों द्वारा अनुभव किए जाने वाले वास्तविक-विश्व कंपनों का सही ढंग से अनुकरण करने के लिए महत्वपूर्ण है।उच्च-सटीक कंपन उत्पादन यह सुनिश्चित करता है कि परीक्षण परिणाम विश्वसनीय हैं और घटकों के डिजाइन और गुणवत्ता के बारे में सूचित निर्णय लेने के लिए इस्तेमाल किया जा सकता हैउदाहरण के लिए, एक संवेदनशील ऑप्टिकल उपकरण का परीक्षण करने के लिए उपग्रह पर,उच्च परिशुद्धता वाले साइनसॉइडल कंपन सटीक रूप से कंपन को दोहरा सकते हैं जो उपकरण के प्रदर्शन को प्रभावित कर सकते हैं, उचित डिजाइन समायोजन की अनुमति देता है।

स्लिप टेबल के साथ बहुमुखी प्रतिभा

स्लिप टेबल यादृच्छिक कंपन तालिका में बहुमुखी प्रतिभा का एक उच्च स्तर जोड़ता है। इसे विभिन्न दिशाओं में आंदोलन की अनुमति देने के लिए कॉन्फ़िगर किया जा सकता है, जैसे रैखिक, पार्श्व या घूर्णन।यह लचीलापन विभिन्न कनेक्शन और आंदोलन आवश्यकताओं के साथ एयरोस्पेस घटकों की एक विस्तृत श्रृंखला का परीक्षण करने में सक्षम बनाता हैउदाहरण के लिए, एक अंतरिक्ष यान के डॉकिंग तंत्र का परीक्षण करते समय,स्लिप टेबल डकिंग प्रक्रिया के दौरान डकिंग घटकों के बीच सापेक्ष आंदोलन का अनुकरण कर सकता है जबकि उन्हें साइनसॉइडल कंपन के अधीन कर रहा हैस्लिप टेबल की बहुमुखी प्रतिभा इस उपकरण को विभिन्न प्रकार के एयरोस्पेस अनुप्रयोगों के लिए उपयुक्त बनाती है।

मज़बूत और विश्वसनीय निर्माण

एयरोस्पेस परीक्षण की महत्वपूर्ण प्रकृति को देखते हुए, स्लिप टेबल के साथ यादृच्छिक कंपन तालिका को मजबूत और विश्वसनीय निर्माण के साथ बनाया गया है।टेबलेट और स्लिप टेबल उच्च शक्ति वाली सामग्री जैसे एल्यूमीनियम या स्टील से बने होते हैं ताकि कंपन परीक्षण के दौरान उत्पन्न होने वाले उच्च बल का सामना किया जा सकेविद्युत और यांत्रिक घटकों, जिसमें पावर एम्पलीफायर, नियंत्रक और ड्राइव सिस्टम शामिल हैं, को बिना गिरावट के उच्च तनाव की स्थिति में निरंतर काम करने के लिए डिज़ाइन किया गया है।उपकरण परीक्षण नमूने और ऑपरेटरों की सुरक्षा के लिए उन्नत सुरक्षा सुविधाओं से भी सुसज्जित हैयह मजबूत निर्माण यह सुनिश्चित करता है कि उपकरण महत्वपूर्ण रखरखाव के बिना अपने जीवनकाल के दौरान हजारों परीक्षण कर सके।परीक्षण प्रक्रिया के निष्क्रिय समय को कम करना और दक्षता बढ़ाना.

नामित सीनस/रैंडम/शॉक फोर्स	2,200 किलोग्राम/2,000 किलोग्राम/4,400 किलोग्राम	कवच द्रव्यमान	25 किलो
आवृत्ति सीमा	५-३००० हर्ट्ज	सम्मिलन का आकार (मानक)	M10
अधिकतम/निरंतर विस्थापन पी-पी	76 मिमी/63 मिमी	लोड अटैचमेंटः अंक (मानक)	21
अधिकतम गति	2.0 मी/सेकंड	प्राकृतिक आवृत्ति-थ्रस्ट अक्ष	3 हर्ट्ज
अधिकतम. सीनस/ यादृच्छिक त्वरण	88/60 ग्राम	अधिकतम. ऊर्ध्वाधर भार समर्थन	400 किलोग्राम
आर्मर व्यास	340 मिमी	तालिका से 152 मिमी ऊपर भटकता हुआ क्षेत्र	≤1mT (10 gauss)
मौलिक अनुनाद आवृत्ति	2,700 हर्ट्ज (नाम) ± 5%	आयाम LxWxH	1,160 मिमी x880 मिमी x 1.050 मिमी
अनुमेय आर्मर पलटने का क्षण	500 एनएम	वजन (अनक्रैटेड)	1700 किलो

5एयरोस्पेस उद्योग में अनुप्रयोग

उपग्रह घटकों का परीक्षण

उपग्रह कई घटकों के साथ जटिल प्रणाली हैं जिनका गहन परीक्षण किया जाना आवश्यक है। स्लिप टेबल के साथ यादृच्छिक कंपन तालिका का उपयोग उपग्रह संरचनाओं जैसे घटकों का परीक्षण करने के लिए किया जाता है,इलेक्ट्रॉनिक बोर्डउदाहरण के लिए, उपग्रह के संरचनात्मक फ्रेम का परीक्षण यह सुनिश्चित करने के लिए किया जाता है कि यह प्रक्षेपण के दौरान बिना विकृत या विफलता के कंपन का सामना कर सके। इलेक्ट्रॉनिक बोर्ड,जो उपग्रह के विभिन्न कार्यों को नियंत्रित करते हैं, यह सुनिश्चित करने के लिए परीक्षण किया जाता है कि वे सिनोसाइडल कंपन के तहत सही ढंग से काम करते रहें। स्लिप टेबल का उपयोग विभिन्न उपग्रह घटकों के बीच कनेक्शन का परीक्षण करने के लिए किया जा सकता है,जैसे कि सौर पैनलों को मुख्य शरीर पर लगा देना, प्रक्षेपण और कक्षा में होने वाली सापेक्ष गति का अनुकरण करता है।

प्रक्षेपण वाहन के घटकों का मूल्यांकन

प्रक्षेपण यान प्रक्षेपण के दौरान अत्यधिक कंपन के अधीन होते हैं। स्लिप टेबल के साथ यादृच्छिक कंपन तालिका का उपयोग प्रक्षेपण यान के घटकों, जैसे इंजन माउंट, ईंधन लाइनों,और नियंत्रण प्रणालीइंजन के माउंट को इंजन के कंपन को शेष वाहन संरचना से अलग करने में सक्षम होना चाहिए।कंपन तालिका लॉन्च के दौरान इंजन माउंटों द्वारा अनुभव किए गए साइनसॉइडल कंपन का अनुकरण कर सकती हैईंधन के तारों को यह सुनिश्चित करने के लिए परीक्षण किया जाना चाहिए कि वे कंपन के तहत फट या लीक न हों।स्लिप टेबल का उपयोग ईंधन लाइनों की लचीलापन और लॉन्च के दौरान सापेक्ष आंदोलन का सामना करने की उनकी क्षमता का परीक्षण करने के लिए किया जा सकता है.

अंतरिक्ष यानों की गुणवत्ता आश्वासन

अंतरिक्ष यानों को अन्य ग्रहों और आकाशगंगाओं की खोज के लिए लंबी दूरी के मिशनों में भेजा जाता है।स्लिप टेबल के साथ यादृच्छिक कंपन तालिका का उपयोग अंतरिक्ष जांच के घटकों का परीक्षण करने के लिए किया जाता है ताकि लंबी और कठिन यात्रा के दौरान उनकी विश्वसनीयता सुनिश्चित हो सकेजांच यान के संचार प्रणालियों, वैज्ञानिक उपकरणों और थर्मल नियंत्रण प्रणालियों जैसे घटकों का परीक्षण साइनसॉइडल कंपन के तहत किया जाता है।स्लिप टेबल का उपयोग प्रक्षेपण के दौरान और अंतरिक्ष में पैंतरेबाज़ी के दौरान एक दूसरे के सापेक्ष जांच के घटकों की गति का अनुकरण करने के लिए किया जा सकता हैयह सुनिश्चित करने में मदद करता है कि अंतरिक्ष जांच अपने मिशन के दौरान ठीक से काम कर सके।

6निष्कर्ष

स्लिप टेबल के साथ यादृच्छिक कंपन तालिका जो ईसीएसएस-ई-10-03ए साइनसॉइडल कंपन परीक्षण चलाती है, एयरोस्पेस उद्योग में एक आवश्यक उपकरण है।प्रक्षेपण और कक्षा में कंपन स्थितियों का सटीक अनुकरण करके, यह एयरोस्पेस घटकों की विश्वसनीयता और स्थायित्व का मूल्यांकन करने में सक्षम बनाता है। इसकी उच्च-सटीक कंपन पीढ़ी, स्लिप टेबल द्वारा प्रदान की जाने वाली बहुमुखी प्रतिभा और मजबूत निर्माण के साथ,यह उपकरण अंतरिक्ष यान के विकास और गुणवत्ता आश्वासन में महत्वपूर्ण भूमिका निभाता है।यदि आपकी एयरोस्पेस परियोजना को ECSS-E-10-03A मानक को पूरा करने के लिए विश्वसनीय साइनसॉइडल कंपन परीक्षण की आवश्यकता है,स्लिप टेबल के साथ उच्च गुणवत्ता वाले रैंडम वाइब्रेशन टेबल में निवेश करना एक रणनीतिक निर्णय है जो आपके अंतरिक्ष मिशनों के प्रदर्शन और सफलता को काफी बढ़ा सकता है।.
