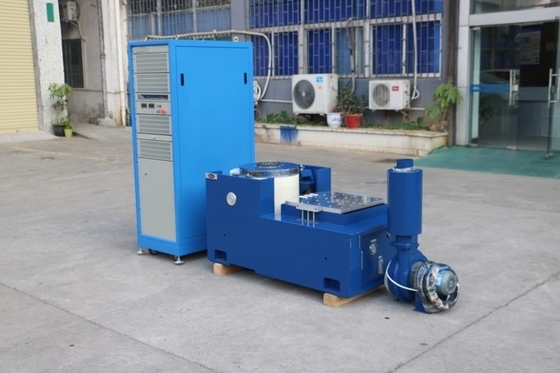

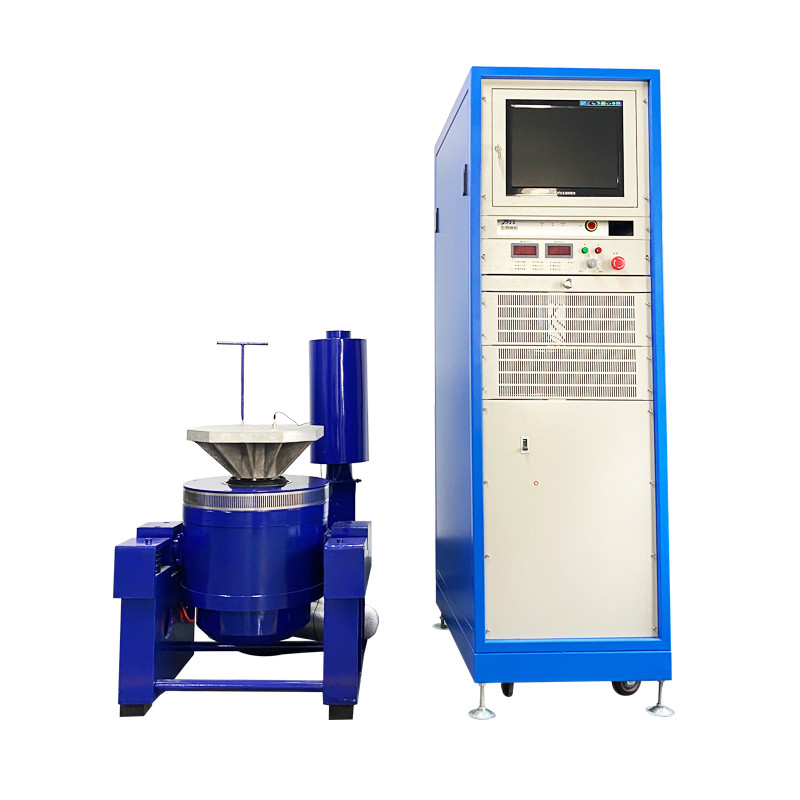

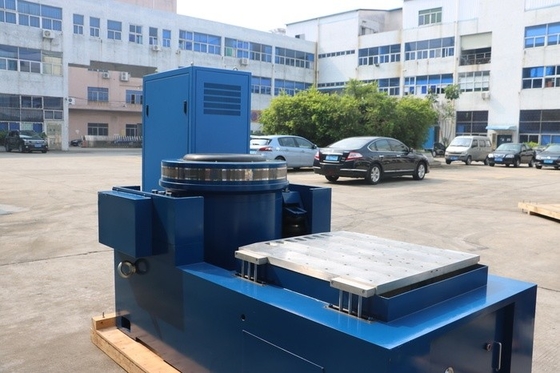

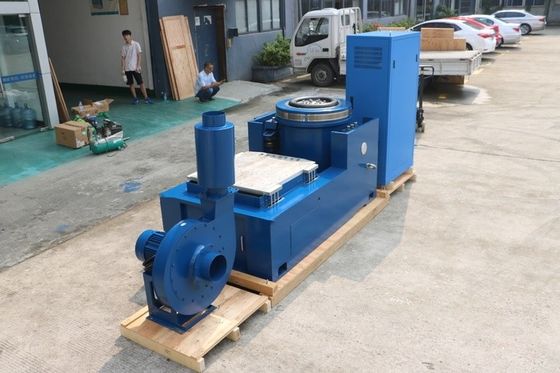

रक्षा उद्योग कंपन परीक्षण उपकरण चलाता है यादृच्छिक कंपन MIL-STD-883

ब्रांड नाम:	PRECISION
मॉडल संख्या:	वीटीएस -10
एमओक्यू:	1
कीमत:	$6000
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीनी

प्रमाणन:

अनुकूलित समर्थन:

OEM ODM

साइन बल:

20 केएन

यादृच्छिक बल:

20 केएन

शॉक बल:

40 केएन

आवृति सीमा:

1-3000Hz

विस्थापन:

76 मिमी

वेग:

2.0

तालिका का आकार:

1200x1200मिमी

पैकेजिंग विवरण:

मानक निर्यात पैकेजिंग

आपूर्ति की क्षमता:

100/माह

प्रमुखता देना:

रक्षा उद्योग के कंपन परीक्षण उपकरण

यादृच्छिक कंपन परीक्षण उपकरण

MIL-STD-883 कंपन परीक्षण उपकरण

उत्पाद का वर्णन

रक्षा उद्योग के कंपन परीक्षण उपकरण चल रहे हैं यादृच्छिक कंपन MIL - STD - 883 को पूरा करता है

रक्षा उद्योग में, जहां उपकरणों की विश्वसनीयता और प्रदर्शन पर बातचीत नहीं की जाती है, कंपन परीक्षण एक महत्वपूर्ण भूमिका निभाता है। विशेष रूप से यादृच्छिक कंपन परीक्षण,यह रक्षा से संबंधित उत्पादों की लचीलापन का आकलन करने के लिए महत्वपूर्ण है जो कि तैनाती के दौरान जटिल और अप्रत्याशित कंपन स्थितियों में हो सकते हैं।एमआईएल-एसटीडी-883 मानक, रक्षा इलेक्ट्रॉनिक्स परीक्षण में एक आधारशिला है, इन उत्पादों की गुणवत्ता और स्थायित्व सुनिश्चित करने के लिए बेंचमार्क निर्धारित करता है।इस मानक को पूरा करने के लिए डिज़ाइन किए गए कंपन परीक्षण उपकरण रक्षा उद्योग के उत्पाद विकास और गुणवत्ता आश्वासन प्रक्रियाओं में एक आवश्यक संपत्ति बन गए हैं.

1रक्षा उद्योग में यादृच्छिक कंपन परीक्षण का महत्व

वास्तविक परिचालन परिस्थितियों की नकल करना

रक्षा उपकरण अक्सर कठोर वातावरण में तैनात किए जाते हैं, एक असमान इलाके पर चल रहे सैन्य वाहन के कंपन से लेकर विमान के इंजन के अंदर उच्च आवृत्ति वाले कंपन तक।यादृच्छिक कंपन परीक्षण का उद्देश्य नियंत्रित प्रयोगशाला सेटिंग में इन वास्तविक-विश्व स्थितियों को दोहराना है. वास्तविक उपयोग के दौरान अनुभव किए जाने वाले कंपन आवृत्तियों और आयामों के समान एक विस्तृत श्रृंखला के लिए घटकों और प्रणालियों के अधीन,निर्माता डिजाइन में संभावित कमजोरियों की पहचान कर सकते हैंउदाहरण के लिए, मिसाइल मार्गदर्शन प्रणाली में, यादृच्छिक कंपन परीक्षण से पता चल सकता है कि क्या संवेदनशील इलेक्ट्रॉनिक घटक प्रक्षेपण और उड़ान के दौरान कंपन के प्रति संवेदनशील हैं।इससे उपकरण को तैनात करने से पहले डिजाइन में सुधार करने की अनुमति मिलती है, महत्वपूर्ण स्थितियों में विफलता के जोखिम को कम करता है।

प्रणाली की विश्वसनीयता और सुरक्षा सुनिश्चित करना

रक्षा उपकरणों की विश्वसनीयता और सुरक्षा अत्यंत महत्वपूर्ण है। एक मिशन के दौरान सैन्य विमान या संचार प्रणाली में एक दोषपूर्ण घटक के गंभीर परिणाम हो सकते हैं।यादृच्छिक कंपन परीक्षण यह सुनिश्चित करने में मदद करता है कि रक्षा उपकरणों के भीतर सभी घटक और प्रणाली उनके जीवनकाल के दौरान आने वाले कंपन का सामना कर सकेंउदाहरण के लिए, सैन्य उपग्रह में, इलेक्ट्रॉनिक बोर्डों और कनेक्टरों का परीक्षण किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि वे प्रक्षेपण के दौरान और कक्षा में कंपन के कारण ढीले या विफल न हों।यादृच्छिक कंपन परीक्षण के माध्यम से MIL-STD-883 मानक को पूरा करने से उपकरण की विश्वसनीयता और सुरक्षा में उच्च स्तर का विश्वास मिलता है, सैन्य कर्मियों को क्षेत्र में आवश्यक आश्वासन देते हैं।

2एमआईएल-एसटीडी-883 और इसके रैंडम कंपन परीक्षण के लिए आवश्यकताओं को समझना

एमआईएल-एसटीडी-883 का अवलोकन

एमआईएल - एसटीडी - 883 संयुक्त राज्य अमेरिका के रक्षा विभाग द्वारा सैन्य और एयरोस्पेस अनुप्रयोगों में उपयोग किए जाने वाले माइक्रोसर्किट और अन्य इलेक्ट्रॉनिक घटकों के परीक्षण के लिए विकसित एक मानक है।इसमें परीक्षण विधियों की एक विस्तृत श्रृंखला शामिल हैयह मानक नियमित रूप से तकनीकी प्रगति और रक्षा उद्योग की विकसित जरूरतों के साथ तालमेल रखने के लिए अद्यतन किया जाता है।यह निर्माताओं के लिए यह सुनिश्चित करने के लिए एक दिशानिर्देश के रूप में कार्य करता है कि उनके उत्पाद रक्षा क्षेत्र की सख्त आवश्यकताओं को पूरा करें.

यादृच्छिक कंपन परीक्षण के लिए प्रमुख आवश्यकताएं

एमआईएल-एसटीडी-883 मानक यादृच्छिक कंपन परीक्षण के लिए विस्तृत आवश्यकताओं को निर्दिष्ट करता है। यह कंपन प्रोफाइल को परिभाषित करता है, जिसमें आवृत्ति सीमा, शक्ति स्पेक्ट्रल घनत्व (पीएसडी),और परीक्षण की अवधिआवृत्ति सीमा आमतौर पर कुछ हर्ट्ज से लेकर कई हजार हर्ट्ज तक फैली होती है, जो रक्षा उपकरणों के अनुभव के लिए कंपन के पूरे स्पेक्ट्रम को कवर करती है।पीएसडी स्तरों को विभिन्न वास्तविक-विश्व परिदृश्यों में कंपन की तीव्रता का अनुकरण करने के लिए सावधानीपूर्वक कैलिब्रेट किया जाता हैउदाहरण के लिए, हेलीकॉप्टर के एवियोनिक्स सिस्टम में उपयोग किए जाने वाले एक घटक के लिए पीएसडी स्तर एक ग्राउंड-आधारित रडार प्रणाली में एक घटक के स्तर से अलग होंगे। परीक्षण अवधि भी परिभाषित की जाती है,यह सुनिश्चित करना कि घटकों को उनके दीर्घकालिक स्थायित्व का सही आकलन करने के लिए पर्याप्त कंपन के संपर्क में लाया जाए.

3रक्षा उद्योग के कंपन परीक्षण उपकरण कैसे काम करते हैं

यादृच्छिक कंपन सृजन का कार्य सिद्धांत

रक्षा उद्योग के कंपन परीक्षण उपकरण यादृच्छिक कंपन उत्पन्न करने के लिए उन्नत प्रौद्योगिकियों का उपयोग करते हैं। एक आम विधि एक विद्युत गतिशील शेकर के उपयोग के माध्यम से है,जो विद्युत चुम्बकीय प्रेरण के सिद्धांत पर काम करता हैएक पावर एम्पलीफायर चुंबकीय क्षेत्र में निलंबित चलती कॉइल को विद्युत धारा प्रदान करता है। वर्तमान एक बल बनाता है जो कॉइल को चलाने का कारण बनता है,और इस आंदोलन शेकर टेबल के लिए स्थानांतरित कर दिया जाता हैउपकरण का नियंत्रक एक यादृच्छिक विद्युत संकेत उत्पन्न करता है जिसे प्रबलित किया जाता है और शेकर को भेजा जाता है।सिग्नल की यादृच्छिकता को MIL-STD-883 मानक में निर्दिष्ट कंपन प्रोफाइल से मेल खाने के लिए सावधानीपूर्वक डिज़ाइन किया गया है.

कंपन परीक्षण उपकरण के घटक

रक्षा उद्योग के लिए एक विशिष्ट कंपन परीक्षण सेटअप में कई प्रमुख घटक होते हैं। शेकर टेबल वह प्लेटफॉर्म है जिस पर परीक्षण नमूना लगाया जाता है।यह एक समान कंपन हस्तांतरण सुनिश्चित करने के लिए अत्यधिक कठोर और सपाट होने के लिए बनाया गया है. पावर एम्पलीफायर शेकर को चलाने के लिए आवश्यक शक्ति प्रदान करता है, नियंत्रक से निम्न स्तर के संकेत को बढ़ाता है। नियंत्रक प्रणाली का मस्तिष्क है,ऑपरेटरों को वांछित कंपन मापदंडों को सेट करने की अनुमति देता है जैसे कि आवृत्ति सीमा, पीएसडी स्तर, और परीक्षण की अवधि. इसके अतिरिक्त, त्वरण मापकों जैसे सेंसर का उपयोग शेकर टेबल के वास्तविक कंपन स्तरों को मापने के लिए किया जाता है. ये सेंसर नियंत्रक को प्रतिक्रिया प्रदान करते हैं,यह सुनिश्चित करने के लिए वास्तविक समय में समायोजन करने में सक्षम है कि कंपन प्रोफ़ाइल निर्दिष्ट सीमाओं के भीतर बनी रहे.

4कंपन परीक्षण उपकरण की प्रदर्शन विशेषताएं MIL-STD-883 को पूरा करती हैं

उच्च सटीक कंपन नियंत्रण

रक्षा उद्योग के लिए कंपन परीक्षण उपकरण को एमआईएल-एसटीडी-883 मानक के जटिल यादृच्छिक कंपन प्रोफाइल को सटीक रूप से पुनः पेश करने के लिए उच्च-सटीक नियंत्रण प्रदान करना चाहिए।आवृत्ति सटीकता ±0 के भीतर.1% और ± 1% के भीतर आयाम सटीकता आम आवश्यकताएं हैं। यह सटीकता का स्तर यह सुनिश्चित करने के लिए महत्वपूर्ण है कि परीक्षण परिणाम विश्वसनीय और दोहराए जा सकें। उदाहरण के लिए,उच्च-प्रदर्शन सैन्य संचार मॉड्यूल का परीक्षण करते समय, उपकरण को विभिन्न सैन्य प्लेटफार्मों, जैसे जहाजों, विमानों या जमीनी वाहनों में मिलने वाले कंपनों का सटीक अनुकरण करने में सक्षम होना चाहिए।

व्यापक गतिशील रेंज

एक अन्य महत्वपूर्ण विशेषता व्यापक गतिशील रेंज को कवर करने की क्षमता है। रक्षा उपकरण कुछ स्थितियों में बहुत कम आयामों के साथ कंपन का अनुभव कर सकते हैं और अन्य में अत्यंत उच्च आयामों के साथ.कंपन परीक्षण उपकरण को इस व्यापक रेंज में कंपन उत्पन्न करने में सक्षम होना चाहिए।यह निगरानी ड्रोन के सामान्य संचालन के दौरान हल्के कंपन के साथ-साथ बैलिस्टिक मिसाइल के प्रक्षेपण के दौरान तीव्र कंपन का अनुकरण करने में सक्षम होना चाहिएएक विस्तृत गतिशील सीमा यह सुनिश्चित करती है कि सभी संभावित कंपन परिदृश्यों का प्रभावी ढंग से परीक्षण किया जा सके।

मजबूत और विश्वसनीय निर्माण

रक्षा अनुप्रयोगों की महत्वपूर्ण प्रकृति को देखते हुए, कंपन परीक्षण उपकरण मजबूत और विश्वसनीय निर्माण के साथ निर्मित हैं।शेकर टेबल और अन्य यांत्रिक अवयव उच्च शक्ति वाली सामग्री जैसे एल्यूमीनियम या इस्पात से बने होते हैं ताकि कंपन परीक्षण के दौरान उत्पन्न होने वाले उच्च बल का सामना किया जा सकेविद्युत घटकों, जिसमें पावर एम्पलीफायर और कंट्रोलर शामिल हैं, को बिना गिरावट के उच्च तनाव की स्थिति में निरंतर काम करने के लिए डिज़ाइन किया गया है।यह सुनिश्चित करता है कि उपकरण अपने जीवनकाल के दौरान महत्वपूर्ण रखरखाव के बिना हजारों परीक्षण कर सकता है, जिससे डाउनटाइम कम होता है और परीक्षण प्रक्रिया की दक्षता बढ़ जाती है।

5रक्षा उद्योग में प्रयुक्त कंपन परीक्षण उपकरण के प्रकार

इलेक्ट्रोडायनामिक शेकर्स

इलेक्ट्रोडायनामिक शेकर्स का प्रयोग रक्षा उद्योग में यादृच्छिक कंपन परीक्षण के लिए व्यापक रूप से किया जाता है। वे उच्च आवृत्ति क्षमताएं, उत्कृष्ट नियंत्रण और त्वरण स्तरों की एक विस्तृत श्रृंखला प्रदान करते हैं।वे इलेक्ट्रॉनिक मॉड्यूल जैसे छोटे से मध्यम आकार के घटकों के परीक्षण के लिए उपयुक्त हैं।जटिल कंपन प्रोफाइल को सटीक रूप से उत्पन्न करने की उनकी क्षमता उन्हें MIL-STD-883 मानक को पूरा करने के लिए पसंदीदा विकल्प बनाती है।

नामित सीनस/रैंडम/शॉक फोर्स	2,200 किलोग्राम/2,000 किलोग्राम/4,400 किलोग्राम	कवच द्रव्यमान	25 किलो
आवृत्ति सीमा	५-३००० हर्ट्ज	सम्मिलन का आकार (मानक)	M10
अधिकतम/निरंतर विस्थापन पी-पी	76 मिमी/63 मिमी	लोड अटैचमेंटः अंक (मानक)	21
अधिकतम गति	2.0 मी/सेकंड	प्राकृतिक आवृत्ति-थ्रस्ट अक्ष	3 हर्ट्ज
अधिकतम. सीनस/ यादृच्छिक त्वरण	88/60 ग्राम	अधिकतम. ऊर्ध्वाधर भार समर्थन	400 किलोग्राम
आर्मर व्यास	340 मिमी	तालिका से 152 मिमी ऊपर भटकता हुआ क्षेत्र	≤1mT (10 gauss)
मौलिक अनुनाद आवृत्ति	2,700 हर्ट्ज (नाम) ± 5%	आयाम LxWxH	1,160 मिमी x880 मिमी x 1.050 मिमी
अनुमेय आर्मर पलटने का क्षण	500 एनएम	वजन (अनक्रैटेड)	1700 किलो

6रक्षा उद्योग में कंपन परीक्षण उपकरण के अनुप्रयोग

विमानन प्रणालियों का परीक्षण

सैन्य विमानों में एवियोनिक्स प्रणाली उड़ान के दौरान कंपन की एक विस्तृत श्रृंखला के अधीन होती है। कंपन परीक्षण उपकरण का उपयोग उड़ान नियंत्रण कंप्यूटर जैसे घटकों का परीक्षण करने के लिए किया जाता है,नेविगेशन प्रणालीउदाहरण के लिए, इन घटकों को उड़ान की परिस्थितियों की नकल करने वाले यादृच्छिक कंपन के अधीन करके, निर्माता उनकी विश्वसनीयता सुनिश्चित कर सकते हैं।उड़ान नियंत्रण कंप्यूटर को तब भी सही ढंग से काम करना चाहिए जब विमान में उथल-पुथल हो या उच्च-जी पैंतरेबाज़ी के दौरान.

मिसाइल घटकों का मूल्यांकन

मार्गदर्शन प्रणालियों, वारहेड्स और प्रणोदन प्रणालियों सहित मिसाइल घटकों का परीक्षण कंपन परीक्षण उपकरण का उपयोग करके किया जाता है। मिसाइल लॉन्च और उड़ान के दौरान कंपन बेहद जटिल होते हैं,और उपकरण इन परिस्थितियों का सटीक अनुकरण करने में सक्षम होना चाहिएयह यह सुनिश्चित करने में मदद करता है कि मिसाइल घटक उच्च तनाव वातावरण का सामना कर सकते हैं और इच्छित रूप से कार्य कर सकते हैं।एक मिसाइल की मार्गदर्शन प्रणाली को प्रक्षेपण के दौरान तीव्र कंपन के तहत भी अपनी सटीकता बनाए रखने की आवश्यकता होती है.

भूमि आधारित रक्षा उपकरणों की गुणवत्ता सुनिश्चित करना

रडार प्रणालियों, संचार टावरों और सैन्य वाहनों जैसे जमीनी रक्षा उपकरणों को भी कंपन परीक्षण की आवश्यकता होती है।इलेक्ट्रॉनिक कैबिनेटइन घटकों को असमान इलाके में परिवहन और संचालन के दौरान अनुभव किए जाने वाले समान यादृच्छिक कंपन के अधीन करके,निर्माता संभावित डिजाइन दोषों की पहचान और उन्हें दूर कर सकते हैंउदाहरण के लिए, एक सैन्य रडार प्रणाली पर एक एंटीना स्थिर और कार्यात्मक बने रहने की जरूरत है, भले ही वाहन असमान जमीन पर चल रहा हो।

7निष्कर्ष

वाइब्रेशन परीक्षण उपकरण जो यादृच्छिक कंपन चलाते हैं और एमआईएल-एसटीडी- 883 मानक को पूरा करते हैं, रक्षा उद्योग में एक आवश्यक उपकरण है।यह यथार्थवादी कंपन स्थितियों में रक्षा उपकरणों की विश्वसनीयता और स्थायित्व का मूल्यांकन करने में सक्षम बनाता है, सैन्य अभियानों की सुरक्षा और प्रभावशीलता सुनिश्चित करता है। इसकी उच्च-सटीक नियंत्रण, व्यापक गतिशील रेंज और मजबूत निर्माण के साथ,यह उपकरण रक्षा उत्पादों के विकास और गुणवत्ता आश्वासन में महत्वपूर्ण भूमिका निभाता है।चाहे वह विमानन प्रणालियों, मिसाइल घटकों या जमीनी रक्षा उपकरणों का परीक्षण कर रहा हो,इस तरह के कंपन परीक्षण उपकरण का उपयोग रक्षा उद्योग में उच्च-गुणवत्ता के मानकों को बनाए रखने में एक महत्वपूर्ण कारक हैयदि आपकी रक्षा से संबंधित परियोजना के लिए MIL-STD-883 मानक को पूरा करने के लिए विश्वसनीय कंपन परीक्षण की आवश्यकता है,उच्च गुणवत्ता वाले कंपन परीक्षण उपकरण में निवेश एक रणनीतिक निर्णय है जो आपके उत्पादों के प्रदर्शन और विश्वसनीयता में काफी सुधार कर सकता है.
