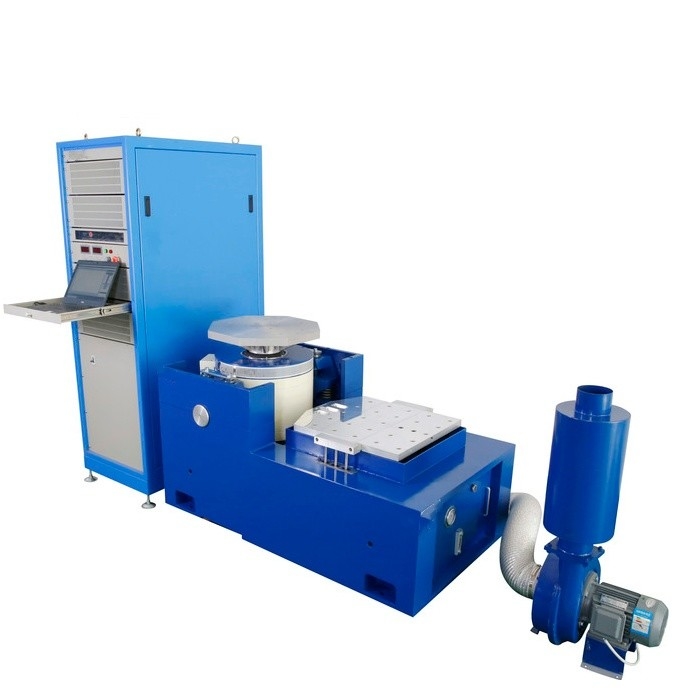

पैकेजिंग कंपन परीक्षण उपकरण चलाता है डमी के लिए यादृच्छिक कंपन परीक्षण

ब्रांड नाम:	PRECISION
मॉडल संख्या:	वीटीएस -10
एमओक्यू:	1
कीमत:	$6000
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीनी

प्रमाणन:

अनुकूलित समर्थन:

OEM ODM

साइन बल:

20 केएन

यादृच्छिक बल:

20 केएन

शॉक बल:

40 केएन

आवृति सीमा:

1-3000Hz

विस्थापन:

76 मिमी

वेग:

2.0

तालिका का आकार:

1200x1200मिमी

पैकेजिंग विवरण:

मानक निर्यात पैकेजिंग

आपूर्ति की क्षमता:

100/माह

प्रमुखता देना:

पैकेजिंग कंपन परीक्षण उपकरण

डमी कंपन परीक्षण उपकरण

यादृच्छिक कंपन परीक्षण उपकरण

उत्पाद का वर्णन

पैकेजिंग कंपन परीक्षण उपकरण चलाता है डमी के लिए यादृच्छिक कंपन परीक्षण

उत्पाद विकास और गुणवत्ता आश्वासन के क्षेत्र में, विभिन्न पर्यावरणीय परिस्थितियों में उत्पादों की विश्वसनीयता और स्थायित्व सुनिश्चित करना अत्यंत महत्वपूर्ण है।एमआईएल - एसटीडी - 810एच - विधि 514.8 - कंपन परीक्षण एक व्यापक रूप से मान्यता प्राप्त मानक है जो कंपन के अधीन उत्पादों के प्रदर्शन का मूल्यांकन करने में एक महत्वपूर्ण भूमिका निभाता है।विशेष रूप से इस प्रकार के परीक्षण करने के लिए डिज़ाइन किया गया, एयरोस्पेस और रक्षा से लेकर उपभोक्ता इलेक्ट्रॉनिक्स तक के उद्योगों के लिए एक अपरिहार्य उपकरण बन गए हैं।

1एमआईएल - एसटीडी - 810 एच - विधि 514.8 - कंपन परीक्षण को समझना

कंपन परीक्षण का महत्व

कंपन एक सामान्य पर्यावरणीय तनाव है जो परिवहन, भंडारण और संचालन के दौरान उत्पादों का सामना करता है।एक खड़ी सड़क पर एक वाहनएमआईएल - एसटीडी - 810एच - विधि 514 - इन कंपनों से यांत्रिक विफलता, ढीले कनेक्शन और संवेदनशील घटकों को नुकसान हो सकता है।8 - कंपन परीक्षण का उद्देश्य नियंत्रित प्रयोगशाला वातावरण में इन वास्तविक-विश्व कंपन परिदृश्यों का अनुकरण करना है. उत्पादों को कंपन आवृत्तियों, आयामों और अवधि की एक श्रृंखला के अधीन करके,निर्माता अपने डिजाइन में संभावित कमजोरियों की पहचान कर सकते हैं और उत्पादों को बाजार में पहुंचने से पहले सुधारात्मक कार्रवाई कर सकते हैंइससे क्षेत्र में उत्पाद विफलताओं को कम करने, ग्राहकों की संतुष्टि में सुधार करने और अंततः उत्पाद रिकॉल और मरम्मत से जुड़ी लागतों को बचाने में मदद मिलती है।

मानक की मुख्य आवश्यकताएं

एमआईएल - एसटीडी - 810एच - विधि 514.8 - कंपन परीक्षण मानक कंपन परीक्षण करने के लिए विशिष्ट आवश्यकताओं की रूपरेखा तैयार करता है। यह विभिन्न कंपन प्रोफाइल को परिभाषित करता है, जिसमें सिनोसाइडल, यादृच्छिक,और झटके के कंपन, जिनमें से प्रत्येक विभिन्न प्रकार के उत्पादों और अनुप्रयोगों के लिए प्रासंगिक है। उदाहरण के लिए, साइनसॉइडल कंपन परीक्षण का उपयोग अक्सर आवधिक कंपन के लिए उत्पादों की प्रतिक्रिया का मूल्यांकन करने के लिए किया जाता है,जैसे घूर्णन मशीनों से होने वालेदूसरी ओर, रैंडम कंपन परीक्षण परिवहन के दौरान अनुभव किए गए जटिल कंपनों का अधिक प्रतिनिधि है। मानक परीक्षण स्तरों को भी निर्दिष्ट करता है,जो उत्पाद के नियत उपयोग जैसे कारकों पर आधारित हैं, अपेक्षित परिचालन वातावरण और परिवहन का प्रकार।मानक में परीक्षण नमूने को शेकर टेबल पर ठीक से माउंट करने और कंपन स्तरों को सटीक रूप से मापने के लिए उपयुक्त सेंसरों का उपयोग करने की आवश्यकता है.

2इलेक्ट्रोडायनामिक शेकर्स कैसे काम करते हैं

बुनियादी कार्य सिद्धांत

इलेक्ट्रोडायनामिक शेकर विद्युत चुम्बकीय प्रेरण के सिद्धांत पर काम करते हैं। वे एक चलती कॉइल से मिलकर बनते हैं जो एक स्थायी चुंबक या विद्युत चुंबक द्वारा उत्पन्न चुंबकीय क्षेत्र में निलंबित होती है।जब चलती कॉइल पर विद्युत धारा लगाई जाती है, फ्लेमिंग के बाएं हाथ के नियम के अनुसार एक बल उत्पन्न होता है, जो कॉइल को चुंबकीय क्षेत्र के भीतर चलने का कारण बनता है। यह गति फिर शेकर टेबल में स्थानांतरित हो जाती है,जो बदले में उस पर लगाए गए परीक्षण नमूने को हिलता हैकंपन के आयाम और आवृत्ति को गतिशील कॉइल पर लागू विद्युत धारा की परिमाण और आवृत्ति को समायोजित करके सटीक रूप से नियंत्रित किया जा सकता है।

इलेक्ट्रोडायनामिक शेकर के घटक

एक विद्युत गतिशील शेकर में आमतौर पर कई प्रमुख घटक होते हैं। पावर एम्पलीफायर चलती कॉइल को विद्युत धारा की आपूर्ति के लिए जिम्मेदार है।यह एक नियंत्रक से एक निम्न स्तर का संकेत प्राप्त करता है और इसे आवश्यक शक्ति स्तर तक बढ़ाता है ताकि शेकर को चलाया जा सकेनियंत्रक प्रणाली का मस्तिष्क है, जिससे ऑपरेटर वांछित कंपन मापदंडों जैसे आवृत्ति, आयाम और तरंग रूप को सेट कर सकते हैं।शेकर टेबल वह मंच है जिस पर परीक्षण नमूना लगाया जाता हैयह एक सपाट और कठोर सतह प्रदान करने के लिए डिजाइन किया गया है ताकि नमूना के लिए एक समान कंपन हस्तांतरण सुनिश्चित किया जा सके।वहाँ सेंसर जैसे त्वरक मीटर है कि शेकर तालिका के वास्तविक कंपन स्तर को मापने के लिए इस्तेमाल कर रहे हैं और सटीक नियंत्रण के लिए नियंत्रक को प्रतिक्रिया प्रदान कर रहे हैं.

3एमआईएल - एसटीडी - 810एच - विधि 514.8 परीक्षण के लिए इलेक्ट्रोडायनामिक शेकर्स की प्रदर्शन विशेषताएं

उच्च-सटीक कंपन नियंत्रण

एमआईएल - एसटीडी - 810एच - विधि 514.8 परीक्षण के लिए उपयोग किए जाने वाले इलेक्ट्रोडायनामिक शेकर्स की प्रमुख विशेषताओं में से एक उनकी उच्च-सटीक कंपन नियंत्रण प्रदान करने की क्षमता है।वे मानक में निर्दिष्ट जटिल कंपन प्रोफाइल को सटीक रूप से पुनः पेश कर सकते हैं, आवृत्ति सटीकता आमतौर पर ± 0.1% के भीतर और आयाम सटीकता ± 1% के भीतर के साथ। यह सटीकता का स्तर यह सुनिश्चित करने के लिए महत्वपूर्ण है कि परीक्षण परिणाम विश्वसनीय और दोहराए जा सकते हैं। उदाहरण के लिए,सैन्य-ग्रेड संचार उपकरण का परीक्षण करते समय, शिकेटर को हवा में संचालन के दौरान अनुभव किए गए सटीक कंपन स्तरों का अनुकरण करने में सक्षम होना चाहिए ताकि उपकरण के प्रदर्शन का सटीक आकलन किया जा सके।

व्यापक आवृत्ति और आयाम

इलेक्ट्रोडायनामिक शेकर्स को एक व्यापक आवृत्ति रेंज को कवर करने के लिए डिज़ाइन किया गया है, आमतौर पर कुछ हर्ट्ज से कई हजार हर्ट्ज तक।यह व्यापक श्रेणी वास्तविक दुनिया के परिदृश्यों में विभिन्न प्रकार के कंपन के संपर्क में आने वाले उत्पादों का परीक्षण करने की अनुमति देती है।कम आवृत्ति वाले कंपनों के लिए, जैसे वाहन सस्पेंशन सिस्टम के कारण, शेकर धीमी गति से चलने वाले कंपनों का सटीक अनुकरण कर सकता है।जैसे कि उच्च गति मशीनों या विमान इंजनों द्वारा उत्पन्नविद्युत गतिशील शेकर कुछ ग्राम से लेकर 100 ग्राम से अधिक तक के त्वरण स्तरों की एक विस्तृत श्रृंखला प्रदान कर सकते हैं।विशिष्ट मॉडल और अनुप्रयोग के आधार परआवृत्ति और आयाम सीमा में यह लचीलापन उन्हें छोटे उपभोक्ता इलेक्ट्रॉनिक्स से लेकर बड़े एयरोस्पेस घटकों तक विभिन्न प्रकार के उत्पादों के परीक्षण के लिए उपयुक्त बनाता है।

स्थायित्व के लिए मज़बूत निर्माण

एमआईएल-एसटीडी-810एच-प्रणाली-514.8 परीक्षण की मांग की प्रकृति को देखते हुए, इलेक्ट्रोडायनामिक शेकर्स को दीर्घकालिक स्थायित्व सुनिश्चित करने के लिए मजबूत निर्माण के साथ बनाया गया है।शेकर टेबल और अन्य यांत्रिक अवयव उच्च शक्ति वाली सामग्री जैसे एल्यूमीनियम या इस्पात से बने होते हैं ताकि कंपन परीक्षण के दौरान उत्पन्न होने वाले उच्च बल का सामना किया जा सकेचलती कॉइल और चुंबकीय प्रणाली को बिना गिरावट के उच्च तनाव की स्थिति में निरंतर काम करने के लिए डिज़ाइन किया गया है।शक्ति एम्पलीफायर और नियंत्रक विश्वसनीय और स्थिर होने के लिए इंजीनियर हैंयह स्थायित्व यह सुनिश्चित करता है कि इलेक्ट्रोडायनामिक शेकर महत्वपूर्ण रखरखाव के बिना हजारों कंपन परीक्षण कर सकता है,परीक्षण प्रक्रिया के निष्क्रिय समय को कम करना और दक्षता बढ़ाना.

सामान्य विनिर्देश

नामित सीनस/रैंडम/शॉक फोर्स	2,200 किलोग्राम/2,000 किलोग्राम/4,400 किलोग्राम	कवच द्रव्यमान	25 किलो
आवृत्ति सीमा	५-३००० हर्ट्ज	सम्मिलन का आकार (मानक)	M10
अधिकतम/निरंतर विस्थापन पी-पी	76 मिमी/63 मिमी	लोड अटैचमेंटः अंक (मानक)	21
अधिकतम गति	2.0 मी/सेकंड	प्राकृतिक आवृत्ति-थ्रस्ट अक्ष	3 हर्ट्ज
अधिकतम. सीनस/ यादृच्छिक त्वरण	88/60 ग्राम	अधिकतम. ऊर्ध्वाधर भार समर्थन	400 किलोग्राम
आर्मर व्यास	340 मिमी	तालिका से 152 मिमी ऊपर भटकता हुआ क्षेत्र	≤1mT (10 gauss)
मौलिक अनुनाद आवृत्ति	2,700 हर्ट्ज (नाम) ± 5%	आयाम LxWxH	1,160 मिमी x880 मिमी x 1.050 मिमी
अनुमेय आर्मर पलटने का क्षण	500 एनएम	वजन (अनक्रैटेड)	1700 किलो

4एमआईएल - एसटीडी - 810 एच - विधि 514.8 परीक्षण में इलेक्ट्रोडायनामिक शेकर्स के अनुप्रयोग

एयरोस्पेस और रक्षा उद्योग

एयरोस्पेस और रक्षा उद्योग में, विमान, मिसाइल और अन्य सैन्य उपकरणों की विश्वसनीयता सुनिश्चित करने के लिए एमआईएल - एसटीडी - 810 एच - विधि 514.8 परीक्षण आवश्यक है।इलेक्ट्रोडायनामिक शेकर्स का प्रयोग एवियोनिक्स प्रणालियों जैसे घटकों का परीक्षण करने के लिए किया जाता हैउदाहरण के लिए, नए विमानों के विकास के समय,कॉकपिट में स्थापित इलेक्ट्रॉनिक घटकों को टेकऑफ के दौरान कंपन का सामना करने की क्षमता के लिए परीक्षण किया जाना चाहिए, उड़ान, और लैंडिंग. इलेक्ट्रोडायनामिक शेकर इन कंपन सटीक अनुकरण कर सकते हैं,इंजीनियरों को घटकों के साथ किसी भी संभावित समस्या की पहचान करने और आवश्यक डिजाइन सुधार करने की अनुमति देता हैमिसाइलों के मामले में,प्रक्षेपण और उड़ान के दौरान उच्च कंपन वातावरण में उनके उचित कार्य को सुनिश्चित करने के लिए मार्गदर्शन प्रणालियों और वारहेड घटकों को कंपन परीक्षण के अधीन किया जाता है।.

ऑटोमोबाइल उद्योग

ऑटोमोबाइल उद्योग को भी इलेक्ट्रोडायनामिक शेकर्स का उपयोग करके MIL - STD - 810H - विधि 514.8 परीक्षण से बहुत लाभ होता है।और इलेक्ट्रॉनिक नियंत्रण इकाइयों को सामान्य ड्राइविंग के दौरान और चरम परिस्थितियों में अनुभव किए गए कंपन के तहत उनकी विश्वसनीयता सुनिश्चित करने के लिए परीक्षण किया जाता हैउदाहरण के लिए, यह सुनिश्चित करने के लिए इंजन माउंट का परीक्षण किया जाना चाहिए कि वे वाहन के शरीर से इंजन कंपन को प्रभावी ढंग से अलग कर सकें।इलेक्ट्रोडायनामिक शेकर विभिन्न गति और भार पर इंजन द्वारा उत्पन्न कंपन का अनुकरण कर सकते हैंइसके अतिरिक्त आधुनिक कारों में इलेक्ट्रॉनिक घटक, जैसे कि सूचना मनोरंजन प्रणाली और उन्नत चालक सहायता प्रणाली,वाहन की सुरक्षा और प्रदर्शन को प्रभावित करने वाली खराबी को रोकने के लिए कंपन का सामना करने की क्षमता के लिए परीक्षण किया जाता है.

उपभोक्ता इलेक्ट्रॉनिक्स उद्योग

उपभोक्ता इलेक्ट्रॉनिक्स उद्योग में, जहां उत्पादों को अक्सर परिवहन और दैनिक उपयोग के दौरान कंपन के अधीन किया जाता है, MIL - STD - 810H - विधि 514.8 परीक्षण तेजी से महत्वपूर्ण हो रहा है।विद्युत गतिशील शेकर्स का प्रयोग स्मार्टफोन का परीक्षण करने के लिए किया जाता है, लैपटॉप, टैबलेट और अन्य पोर्टेबल डिवाइस। उदाहरण के लिए, एक स्मार्टफोन निर्माता डिवाइस के आंतरिक घटकों की स्थायित्व का परीक्षण करने के लिए एक इलेक्ट्रोडायनामिक शेकर का उपयोग कर सकता है, जैसे कि बैटरी,कैमरा मॉड्यूल, और मदरबोर्ड, कंपन के अधीन।यह सुनिश्चित करने में मदद करता है कि उत्पाद परिवहन के दौरान असभ्य हैंडलिंग और उपयोगकर्ता की जेब या बैग में सामान्य कंपन का सामना कर सकता हैइन परीक्षणों के द्वारा, निर्माता अपने उपभोक्ता इलेक्ट्रॉनिक्स उत्पादों की गुणवत्ता और विश्वसनीयता में सुधार कर सकते हैं, कंपन से संबंधित मुद्दों के कारण वापसी की संख्या को कम कर सकते हैं।

5निष्कर्ष

एमआईएल - एसटीडी - 810एच - विधि 514.8 - कंपन परीक्षण चलाने वाले इलेक्ट्रोडायनामिक शेकर विभिन्न उद्योगों में उत्पादों की विश्वसनीयता और स्थायित्व सुनिश्चित करने के लिए आवश्यक उपकरण हैं।वास्तविक दुनिया के कंपन परिदृश्यों का सटीक अनुकरण करके, ये शेकर्स निर्माताओं को बाजार में उत्पादों को जारी करने से पहले संभावित डिजाइन दोषों की पहचान करने और उन्हें दूर करने में मदद करते हैं।व्यापक आवृत्ति और आयाम रेंज, मजबूत निर्माण और विविध विनिर्देशों, इलेक्ट्रोडायनामिक शेकर उत्पाद की गुणवत्ता में सुधार, उत्पाद विफलताओं से जुड़ी लागत को कम करने में महत्वपूर्ण भूमिका निभाते हैं,और अंततः ग्राहकों की संतुष्टि में वृद्धि.

यदि आपके उद्योग को MIL-STD-810H मानक को पूरा करने के लिए कठोर कंपन परीक्षण की आवश्यकता है, तो हम यहां मदद करने के लिए हैं।विशेषज्ञों की हमारी टीम आपको उच्च गुणवत्ता वाले इलेक्ट्रोडायनामिक शेकर प्रदान कर सकती है जो आपकी विशिष्ट आवश्यकताओं के अनुरूप हैं।आज ही हमसे संपर्क करें कि हम आपके उत्पाद विकास और गुणवत्ता आश्वासन प्रयासों की सफलता सुनिश्चित करने में कैसे मदद कर सकते हैं।
