एयरोस्पेस कंपन परीक्षण के लिए बहु अक्षीय विद्युत गतिज कंपन परीक्षण प्रणाली

ब्रांड नाम:	PRECISION
मॉडल संख्या:	वीटीएस -10
एमओक्यू:	1
कीमत:	$6000
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीनी

प्रमाणन:

अनुकूलित समर्थन:

OEM ODM

साइन बल:

70 केएन

यादृच्छिक बल:

70 केएन

शॉक बल:

140 केएन

आवृति सीमा:

1-3000Hz

विस्थापन:

76 मिमी

वेग:

2.0

तालिका का आकार:

1200x1200मिमी

पैकेजिंग विवरण:

मानक निर्यात पैकेजिंग

आपूर्ति की क्षमता:

100/माह

प्रमुखता देना:

एयरोस्पेस के लिए इलेक्ट्रोडायनामिक वाइब्रेशन शेकर

बहु-अक्षीय विद्युत गतिज कंपन परीक्षण प्रणाली

एयरोस्पेस कंपन परीक्षण प्रणाली

उत्पाद का वर्णन

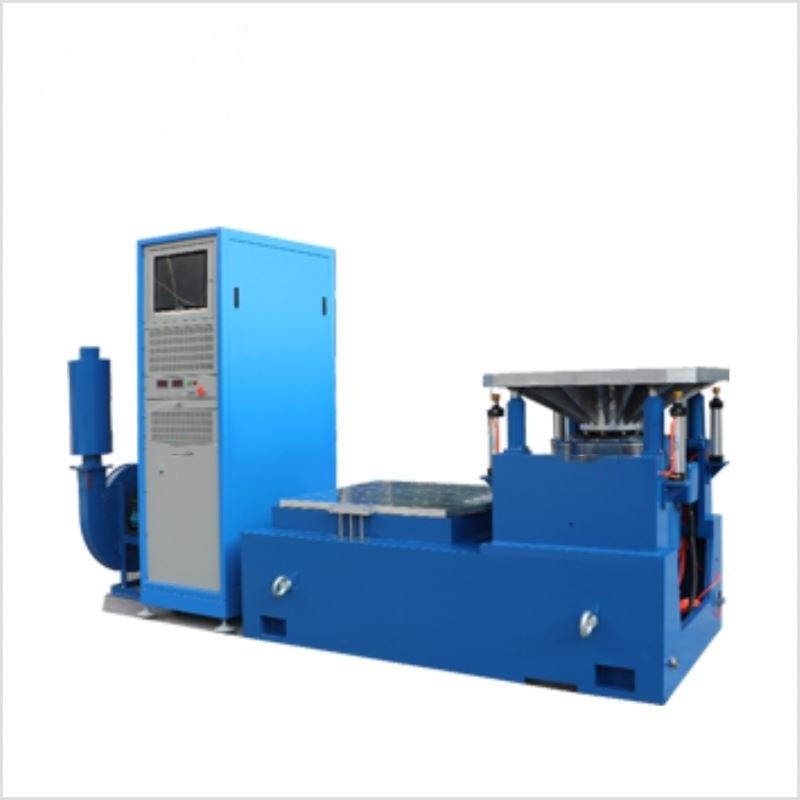

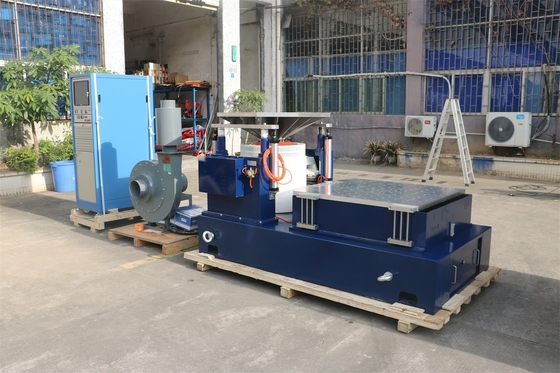

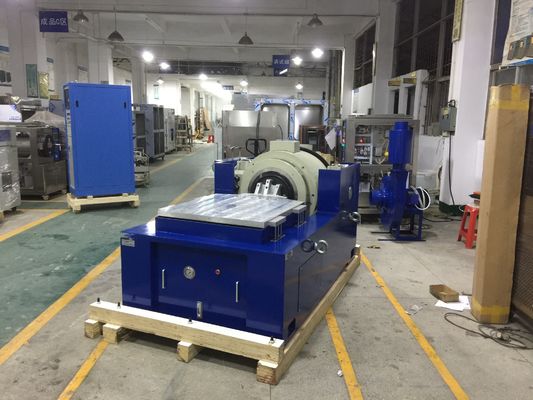

एयरोस्पेस कंपन परीक्षण के लिए मल्टी एक्सिस इलेक्ट्रोडायनामिक वाइब्रेशन शेकर

उच्च जोखिम वाले एयरोस्पेस उद्योग में, जहां मिशन की सफलता और यात्रियों और चालक दल की सुरक्षा के लिए घटकों की विश्वसनीयता महत्वपूर्ण है,कंपन परीक्षण एक अनिवार्य भूमिका निभाता हैहमारे अत्याधुनिक मल्टी एक्सिस इलेक्ट्रोडायनामिक वाइब्रेशन शेकर को एयरोस्पेस वाइब्रेशन परीक्षण की सख्त मांगों को पूरा करने के लिए सावधानीपूर्वक बनाया गया है।एयरोस्पेस निर्माताओं और शोधकर्ताओं को उनके उत्पादों की अखंडता सुनिश्चित करने के लिए एक शक्तिशाली और सटीक उपकरण प्रदान करना.

1एयरोस्पेस में कंपन परीक्षण का महत्व

एयरोस्पेस घटक एक जटिल और कठोर कंपन वातावरण के संपर्क में हैं। प्रस्थान, लैंडिंग और उड़ान संचालन के दौरान, घटक विमान के इंजन से कंपन के अधीन होते हैं,वायु अस्थिरताइन कंपनों के कारण थकान, भागों की ढीलीपन और विद्युत खराबी हो सकती है यदि घटकों को ठीक से डिजाइन और परीक्षण नहीं किया गया है।एयरोस्पेस घटकों में संभावित कमजोरियों की पहचान करने के लिए कंपन परीक्षण आवश्यक है, डिजाइन सुधारों को मान्य करना और यह सुनिश्चित करना कि सभी भाग अंतरिक्ष यात्रा या उच्च ऊंचाई की उड़ान की चरम परिस्थितियों का सामना कर सकें।एयरोस्पेस कंपनियां उड़ान में विफलता के जोखिम को कम कर सकती हैं, महंगे मिशन व्यवधान, और सुरक्षा जोखिम।

2. हमारे बहु अक्ष विद्युत गतिज कंपन शेकर की मुख्य विशेषताएं

उच्च आवृत्ति कंपन उत्पादन

यह मशीन उन्नत तकनीक से लैस है जिससे यह उच्च आवृत्ति वाले कंपन को बहुत सटीकता के साथ उत्पन्न कर सकती है। इसकी आवृत्ति की सीमा व्यापक है, आमतौर पर 1 हर्ट्ज से 2,000 हर्ट्ज तक।यह व्यापक आवृत्ति दायरा एयरोस्पेस अनुप्रयोगों के लिए महत्वपूर्ण है, क्योंकि विभिन्न घटक विभिन्न आवृत्ति रेंज के प्रति संवेदनशील हो सकते हैं।वीवोनिक्स प्रणालियों को कंपन के कारण विद्युत चुम्बकीय हस्तक्षेप के प्रति उनकी प्रतिरक्षा सुनिश्चित करने के लिए उच्च आवृत्तियों पर परीक्षण की आवश्यकता हो सकती है, जबकि संरचनात्मक घटकों को उनकी थकान प्रतिरोधकता का आकलन करने के लिए कम आवृत्तियों पर परीक्षण करने की आवश्यकता हो सकती है।इस तरह के एक व्यापक आवृत्ति रेंज को कवर करने के लिए शेकर की क्षमता इसे एयरोस्पेस घटकों की एक विविध श्रृंखला का परीक्षण करने के लिए उपयुक्त बनाता है.

सटीक कंपन नियंत्रण

कंपन का आयाम सटीक रूप से नियंत्रित किया जा सकता है, जिसमें अधिकतम त्वरण 100 ग्राम तक और अधिकतम विस्थापन ±50 मिमी तक होता है।यह उच्च स्तर की सटीकता यह सुनिश्चित करती है कि घटकों का परीक्षण उनके वास्तविक परिचालन वातावरण के अनुरूप स्थितियों में किया जाएयह भी कंपन तरंगों के आकार पर उत्कृष्ट नियंत्रण प्रदान करता है, जिससे सिन्यूसोइडल, यादृच्छिक,और विभिन्न एयरोस्पेस परीक्षण मानकों द्वारा आवश्यक क्षणिक कंपन पैटर्नचाहे वह सामान्य उड़ान के दौरान एक चिकनी, निरंतर कंपन हो या अचानक झटका - जैसे आपात लैंडिंग के दौरान कंपन, शेकर उपयुक्त कंपन प्रोफ़ाइल उत्पन्न कर सकता है।

अनुकूलन योग्य परीक्षण प्रोफाइल

हम समझते हैं कि विभिन्न एयरोस्पेस घटकों के पास अद्वितीय परीक्षण आवश्यकताएं हैं। हमारा बहु-अक्ष विद्युत गतिशील कंपन शेकर अत्यधिक अनुकूलन योग्य परीक्षण प्रोफाइल बनाने की अनुमति देता है।इंजीनियर विशिष्ट आवृत्ति सेट कर सकते हैंउदाहरण के लिए, परीक्षण किए जा रहे घटक की आवश्यकताओं के अनुसार प्रत्येक अक्ष के लिए कंपन का आयाम और अवधि।एक उपग्रह के संचार एंटेना को इसकी यांत्रिक स्थिरता का परीक्षण करने के लिए एक्स-अक्ष में एक विशिष्ट कंपन प्रोफ़ाइल की आवश्यकता हो सकती है, जबकि इसके सौर पैनलों को वाई-अक्ष में एक अलग प्रोफ़ाइल की आवश्यकता हो सकती है ताकि कंपन के तहत उनकी लचीलापन का मूल्यांकन किया जा सके।विभिन्न प्रकार के एयरोस्पेस घटकों के लिए एक अनुकूलित परीक्षण समाधान प्रदान करना.

मज़बूत और विश्वसनीय निर्माण

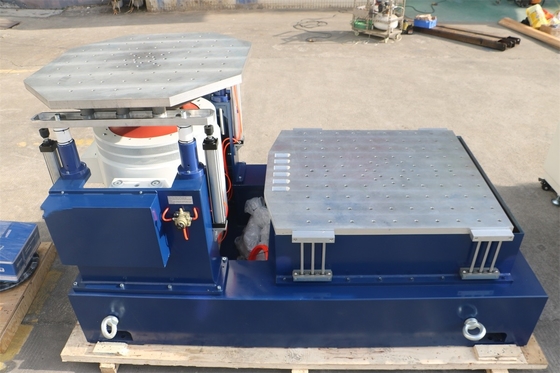

वाइब्रेशन शेकर का परीक्षण प्लेटफार्म परीक्षण के दौरान हवाई अंतरिक्ष घटकों को सुरक्षित रूप से पकड़ने के लिए डिज़ाइन किया गया है। इसमें एक फ्लैट है,विभिन्न आकारों और आकारों के घटकों को समायोजित करने के लिए कई लगाव बिंदुओं के साथ स्थिर सतहयह मंच उच्च शक्ति, कंपन-दमन सामग्री से बना है, जो बाहरी हस्तक्षेप को कम करता है और सटीक परिणामों के लिए एक स्वच्छ परीक्षण वातावरण प्रदान करता है।शेकर का समग्र निर्माण मजबूत हैयह सुनिश्चित करता है कि यह परीक्षण के दौरान उत्पन्न होने वाले उच्च बलों का सामना कर सके और कठिन परिस्थितियों में निरंतर काम कर सके। यह विश्वसनीयता एयरोस्पेस परीक्षण के लिए आवश्यक है,जहां दीर्घकालिक और लगातार प्रदर्शन महत्वपूर्ण है.

उपयोगकर्ता के अनुकूल नियंत्रण प्रणाली

अपनी उन्नत क्षमताओं के बावजूद, मल्टी-अक्ष इलेक्ट्रोडायनामिक वाइब्रेशन शेकर में एक उपयोगकर्ता के अनुकूल नियंत्रण प्रणाली है। यह प्रणाली पीसी आधारित है, सहज ज्ञान युक्त सॉफ्टवेयर से लैस है।ऑपरेटर आसानी से परीक्षण पैरामीटर इनपुट कर सकते हैं, परीक्षण शुरू करें और रोकें, और वास्तविक समय में प्रगति की निगरानी करें। सॉफ्टवेयर प्रमुख डेटा जैसे कंपन आवृत्ति, आयाम,और प्रत्येक अक्ष के लिए शेष परीक्षण समयइसमें व्यापक डेटा-लॉगिंग और विश्लेषण क्षमताएं भी हैं, जो व्यापक घटक प्रदर्शन मूल्यांकन के लिए परीक्षण डेटा के संग्रह और गहन मूल्यांकन को सक्षम करती हैं।

3विनिर्देश

नामित सीनस/रैंडम/शॉक फोर्स	7,000 किलोग्राम/7,000 किलोग्राम/14000 किलोग्राम	कवच द्रव्यमान	63 किलो
आवृत्ति सीमा	५-२५०० हर्ट्ज	सम्मिलन का आकार (मानक)	M10
अधिकतम/निरंतर विस्थापन पी-पी	76 मिमी/63 मिमी	लोड अटैचमेंटः अंक (मानक)	17
अधिकतम गति	1.9mfc	प्राकृतिक आवृत्ति-थ्रस्ट अक्ष	3 हर्ट्ज
अधिकतम. सीनस/ यादृच्छिक त्वरण	100/60 ग्राम	अधिकतम. ऊर्ध्वाधर भार समर्थन	1000 किलोग्राम (2000 किलोग्राम वैकल्पिक)
आर्मर व्यास	450 मिमी	तालिका से 152 मिमी ऊपर भटकता हुआ क्षेत्र	≤1mT (10 gauss)
मौलिक अनुनाद आवृत्ति	2.100 हर्ट्ज (नाम) ± 5%	आयाम LxWxH	1,650 मिमी x1,130 मिमी x 1,280 मिमी
अनुमेय आर्मर पलटने का क्षण	1,000 एनएम	वजन (अनक्रैटेड)	4,500 किलोग्राम

4एयरोस्पेस कंपन परीक्षण में अनुप्रयोग

विमानन प्रणाली

विमानन उपकरण जैसे उड़ान नियंत्रण कंप्यूटर, संचार प्रणाली और नेविगेशन उपकरण कंपन के प्रति अति संवेदनशील होते हैं।हमारे बहु-अक्ष कंपन शेकर का उपयोग कठोर एयरोस्पेस वातावरण में उनके उचित कार्य सुनिश्चित करने के लिए इन घटकों का परीक्षण करने के लिए किया जाता है. विमानन प्रणालियों को यथार्थवादी बहु-अक्षीय कंपन के अधीन करके, निर्माता संभावित समस्याओं जैसे ढीले कनेक्शन, घटक विफलता,और विद्युत चुम्बकीय हस्तक्षेप की समस्याएंयह विमानन प्रणालियों की विश्वसनीयता सुनिश्चित करने में मदद करता है, जो विमानों के सुरक्षित संचालन के लिए महत्वपूर्ण हैं।

विमान संरचनात्मक घटक

विमान के संरचनात्मक घटकों, जिनमें पंख, धड़ के भाग और लैंडिंग गियर शामिल हैं, को बेहद मजबूत होना चाहिए।इन घटकों की संरचनात्मक अखंडता का आकलन करने के लिए बहु-अक्षीय कंपन के तहत इन घटकों का परीक्षण करने के लिए कंपन शकर का प्रयोग किया जाता हैउड़ान के दौरान अनुभव किए जाने वाले जटिल कंपनों का अनुकरण करके, निर्माता सामग्री या निर्माण विधियों में किसी भी दरार, विरूपण या कमजोरियों का पता लगा सकते हैं।इस जानकारी का उपयोग डिजाइन और निर्माण प्रक्रियाओं में सुधार के लिए किया जाता हैयह सुनिश्चित करता है कि विमान उड़ान के यांत्रिक तनावों का सामना कर सके।

उपग्रह घटक

उपग्रह प्रक्षेपण और कक्षा में संचालन के दौरान विशिष्ट कंपन स्थितियों के संपर्क में होते हैं।हमारे बहु-अक्ष विद्युत गतिज कंपन शेकर का उपयोग उपग्रह घटकों जैसे सौर पैनलों का परीक्षण करने के लिए किया जाता हैउपग्रह परीक्षण के लिए बहु-अक्षीय कंपन का अनुकरण करने की क्षमता महत्वपूर्ण है,के रूप में घटकों एक साथ कई दिशाओं से कंपन का अनुभव कर सकते हैंगहन कंपन परीक्षणों के द्वारा उपग्रह निर्माता यह सुनिश्चित कर सकते हैं कि उनके उत्पाद अंतरिक्ष वातावरण में ठीक से काम कर सकें।उपग्रह विफलताओं और महंगे मिशन व्यवधानों के जोखिम को कम करना.

5निष्कर्ष

एयरोस्पेस कंपन परीक्षण के लिए हमारे मल्टी एक्सिस इलेक्ट्रोडायनामिक वाइब्रेशन शेकर में निवेश करना किसी भी एयरोस्पेस से संबंधित संगठन के लिए एक रणनीतिक निर्णय है।उच्च आवृत्ति कंपन उत्पादनसटीक नियंत्रण, अनुकूलन योग्य परीक्षण प्रोफाइल, मजबूत निर्माण और उपयोगकर्ता के अनुकूल संचालन, यह एयरोस्पेस घटकों की विश्वसनीयता सुनिश्चित करने के लिए एक व्यापक समाधान प्रदान करता है।इस उपकरण का उपयोग करके, एयरोस्पेस कंपनियां अपने उत्पादों की गुणवत्ता में सुधार कर सकती हैं, उड़ान में विफलता के जोखिम को कम कर सकती हैं और वैश्विक एयरोस्पेस बाजार में प्रतिस्पर्धात्मक बढ़त हासिल कर सकती हैं।आज हमसे संपर्क करें के बारे में अधिक जानने के लिए कैसे हमारे कंपन शेकर अपनी विशिष्ट एयरोस्पेस परीक्षण आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है.
