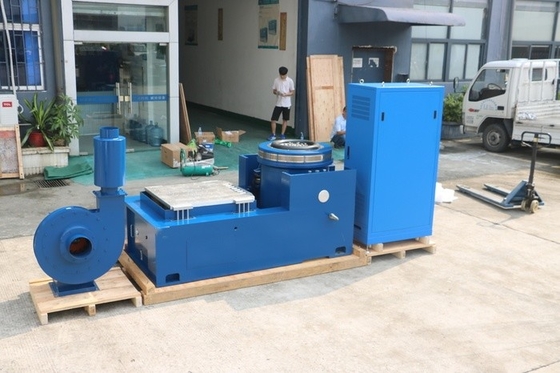

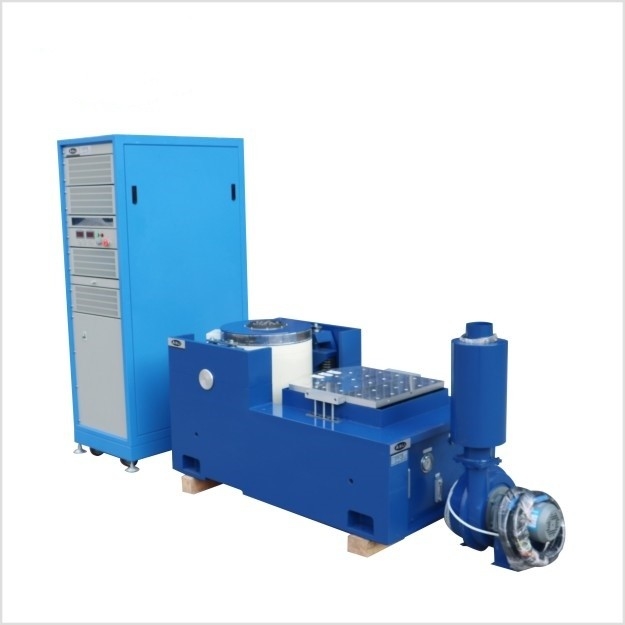

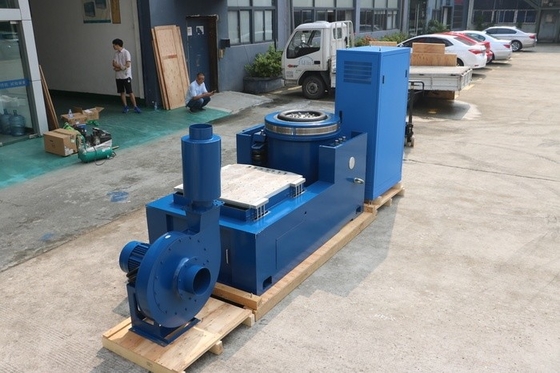

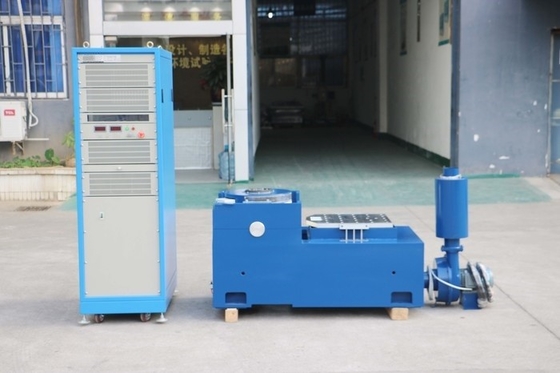

पीसीबी प्रिंटेड सर्किट बोर्ड के लिए सिनोसाइडल कंपन परीक्षण प्रणाली कंपन शेकर टेबल

ब्रांड नाम:	PRECISION
मॉडल संख्या:	वीटीएस-3
एमओक्यू:	1
कीमत:	$6000
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	100/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीनी

प्रमाणन:

अनुकूलित समर्थन:

OEM ODM

साइन बल:

3केएन

यादृच्छिक बल:

3केएन

शॉक बल:

6 केएन

आवृति सीमा:

1-3000Hz

विस्थापन:

40 मिमी

वेग:

2.0

तालिका का आकार:

500x500 मिमी

पैकेजिंग विवरण:

मानक निर्यात पैकेजिंग

आपूर्ति की क्षमता:

100/माह

प्रमुखता देना:

सिन्यूसोइडल वाइब्रेशन शेकर टेबल

मुद्रित सर्किट बोर्ड कंपन शेकर टेबल

पीसीबी बोर्ड के लिए कंपन शेकर टेबल

उत्पाद का वर्णन

छपाई सर्किट बोर्ड के लिए वाइब्रेशन शेकर टेबल सिनोसाइडल वाइब्रेशन टेस्ट करता है

इलेक्ट्रॉनिक्स विनिर्माण की तेज गति वाली दुनिया में, प्रिंटेड सर्किट बोर्ड (पीसीबी) की विश्वसनीयता सुनिश्चित करना अत्यंत महत्वपूर्ण है।हमारे अत्याधुनिक कंपन शकर टेबल को विशेष रूप से पीसीबी पर साइनसॉइडल कंपन परीक्षण करने के लिए डिज़ाइन किया गया है, जिससे निर्माताओं को उनके पीसीबी डिजाइनों की स्थायित्व और प्रदर्शन के बारे में अमूल्य जानकारी मिलती है।

1पीसीबी के लिए साइनसॉइडल कंपन परीक्षण का महत्व

पीसीबी आधुनिक इलेक्ट्रॉनिक उपकरणों की रीढ़ हैं, और वे अपने जीवनकाल के दौरान विभिन्न यांत्रिक तनावों के अधीन हैं।साइनसॉइडल कंपन परीक्षण वास्तविक दुनिया के परिदृश्यों में पीसीबी का सामना कर सकते हैं कि चक्रगत कंपन की नकल करता हैपीसीबी को इन नियंत्रित कंपनों के अधीन करके, पीसीबी को नियंत्रित कंपनों से बचाया जा सकता है, जैसे कि चल रहे वाहनों, औद्योगिक मशीनरी या उपभोक्ता इलेक्ट्रॉनिक्स के सामान्य संचालन के दौरान।निर्माता बोर्ड लेआउट में संभावित कमजोरियों की पहचान कर सकते हैं, घटक लगाव, और मिलाप जोड़ों। इस समस्या का प्रारंभिक पता लगाने डिजाइन में सुधार की अनुमति देता है,क्षेत्र में उत्पाद विफलताओं के जोखिम को कम करना और अंततः ग्राहकों की संतुष्टि में वृद्धि करना.

2. हमारे कंपन शेकर टेबल की मुख्य विशेषताएं

सटीक सीनोसाइडल कंपन जनरेशन

हमारे कंपन शेकर मेज उन्नत तकनीक से लैस है जो इसे अत्यधिक सटीक साइनसॉइडल कंपन उत्पन्न करने में सक्षम बनाता है। आवृत्ति सीमा आमतौर पर 1 हर्ट्ज से 2000 हर्ट्ज तक फैली होती है,पीसीबी के लिए संभव कंपन आवृत्तियों के एक विस्तृत स्पेक्ट्रम को कवरकंपन के आयाम को ±25 मिमी तक के अधिकतम विस्थापन के साथ सटीक रूप से नियंत्रित किया जा सकता है।कंपन उत्पादन में यह सटीकता यह सुनिश्चित करती है कि पीसीबी का परीक्षण उसके वास्तविक परिचालन वातावरण के समान परिस्थितियों में किया जाता है.

अनुकूलन योग्य परीक्षण प्रोफाइल

हम समझते हैं कि विभिन्न पीसीबी डिजाइनों को अद्वितीय परीक्षण परिस्थितियों की आवश्यकता हो सकती है। यही कारण है कि हमारे कंपन शेकर टेबल अनुकूलन योग्य परीक्षण प्रोफाइल के निर्माण के लिए अनुमति देता है।निर्माता विशिष्ट आवृत्ति निर्धारित कर सकते हैं, आयाम, और उनके उत्पाद आवश्यकताओं के अनुसार sinusoidal कंपन की अवधि. चाहे यह एक अल्पकालिक, उच्च तीव्रता परीक्षण या एक लंबी अवधि, कम आयाम धीरज परीक्षण है,शेकर टेबल को परीक्षण किए जा रहे पीसीबी की सटीक जरूरतों को पूरा करने के लिए प्रोग्राम किया जा सकता है.

उच्च-गुणवत्ता परीक्षण मंच

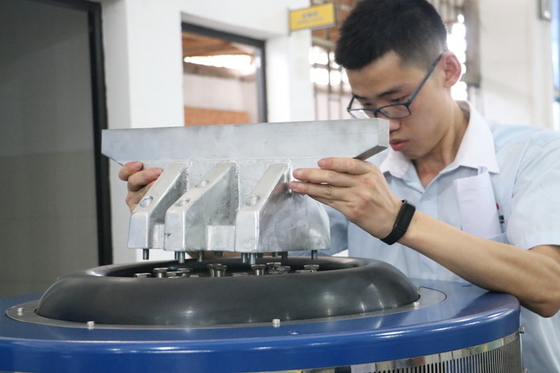

वाइब्रेशन शेकर टेबल का परीक्षण मंच परीक्षण के दौरान पीसीबी को सुरक्षित रूप से पकड़ने के लिए डिज़ाइन किया गया है। इसमें कई लगाव बिंदुओं के साथ एक सपाट, स्थिर सतह है,यह सुनिश्चित करना कि पीसीबी उच्च तीव्रता के कंपन के दौरान भी मजबूती से बनी रहेयह प्लेटफ़ॉर्म एक कंपन-दबाव सामग्री से बना है, जो बाहरी हस्तक्षेप को कम करता है और सटीक परिणामों के लिए एक स्वच्छ परीक्षण वातावरण प्रदान करता है।

उपयोगकर्ता के अनुकूल नियंत्रण प्रणाली

हमारे कंपन शेकर टेबल का संचालन इसकी उपयोगकर्ता के अनुकूल नियंत्रण प्रणाली के साथ सरल बना दिया गया है।सहज ज्ञान युक्त सॉफ्टवेयर से लैस है जो ऑपरेटरों को परीक्षण मापदंडों को आसानी से इनपुट करने की अनुमति देता है, परीक्षण शुरू और रोक, और वास्तविक समय में प्रगति की निगरानी. सॉफ्टवेयर भी डेटा लॉगिंग क्षमताओं है,पीसीबी के प्रदर्शन के आगे के मूल्यांकन के लिए कंपन डेटा के संग्रह और विश्लेषण को सक्षम करना.

3विनिर्देश

नामित सीनस/रैंडम/शॉक फोर्स	1,100 किलोग्राम/1.100 किलोग्राम/2.200 किलोग्राम	कवच द्रव्यमान	11 किलो
आवृत्ति सीमा	५-३००० हर्ट्ज	सम्मिलन का आकार (मानक)	एम8
अधिकतम./निरंतर विस्थापन पी-पी	51 मिमी/ 51 मिमी	लोड अटैचमेंट पॉइंट (मानक)	17
अधिकतम गति	2.0 मी/सेकंड	प्राकृतिक आवृत्ति-थ्रस्ट अक्ष	3 हर्ट्ज
अधिकतम.सिनस/ यादृच्छिक त्वरण	100/60 ग्राम	मैक ऊर्ध्वाधर भार समर्थन	300 किलो
आर्मर व्यास	235 मिमी	तालिका से 152 मिमी ऊपर भटकता हुआ क्षेत्र	≤1mT (10 gauss)
मौलिक अनुनाद आवृत्ति	2,500 हर्ट्ज (नाम) ± 5%	आयाम LxWxH	940 mmx715 mmx780 mm
अनुमेय आर्मर पलटने का क्षण	300 एनएम	वजन (अनक्रैटेड)	1.000 किलो

4पीसीबी विनिर्माण में अनुप्रयोग

उपभोक्ता इलेक्ट्रॉनिक्स

स्मार्टफोन, टैबलेट और लैपटॉप के उत्पादन में पीसीबी महत्वपूर्ण घटक हैं।हमारे कंपन शेकर टेबल निर्माताओं सुनिश्चित करें कि इन उपकरणों में पीसीबी सामान्य हैंडलिंग के कारण कंपन का सामना कर सकते हैं मदद करता है, परिवहन, और यहां तक कि प्रशंसकों या मोटर्स से आंतरिक कंपन.वे बाजार तक पहुंचने से पहले संभावित समस्याओं जैसे ढीले घटकों या फटे हुए सोल्डर जोड़ों की पहचान और समाधान कर सकते हैं.

ऑटोमोबाइल इलेक्ट्रॉनिक्स

ऑटोमोटिव पीसीबी इंजन, सड़क की स्थिति, और वाहन के आंदोलन से कठोर कंपन के संपर्क में हैं। हमारे कंपन शेकर टेबल का उपयोग ऑटोमोटिव प्रणालियों में पीसीबी का परीक्षण करने के लिए किया जाता है जैसे कि सूचना मनोरंजन इकाइयों,इंजन नियंत्रण मॉड्यूलयह सुनिश्चित करता है कि ये महत्वपूर्ण घटक वाहन के जीवनकाल के दौरान विश्वसनीय रूप से काम करें, यहां तक कि निरंतर कंपन के सामने भी।

औद्योगिक इलेक्ट्रॉनिक्स

औद्योगिक उपकरण अक्सर महत्वपूर्ण कंपन वाले वातावरण में काम करते हैं। औद्योगिक नियंत्रण प्रणालियों, रोबोटिक्स और बिजली वितरण इकाइयों में उपयोग किए जाने वाले पीसीबी को अत्यधिक विश्वसनीय होना चाहिए।हमारे कंपन शेकर तालिका निर्माताओं सिम्युलेटेड औद्योगिक कंपन परिस्थितियों में इन पीसीबी का परीक्षण करने के लिए अनुमति देता है, जिससे उनका दीर्घकालिक प्रदर्शन सुनिश्चित होता है और औद्योगिक वातावरण में उपकरण की विफलताओं के जोखिम को कम किया जाता है।

5निष्कर्ष

पीसीबी के साइनसॉइडल कंपन परीक्षण के लिए हमारे कंपन शेकर टेबल में निवेश करना किसी भी इलेक्ट्रॉनिक्स निर्माता के लिए एक बुद्धिमान निर्णय है। इसकी सटीक कंपन पीढ़ी के साथ, अनुकूलन योग्य परीक्षण प्रोफाइल,उच्च गुणवत्ता वाले परीक्षण मंच और उपयोगकर्ता के अनुकूल नियंत्रण प्रणाली के साथ, यह पीसीबी की विश्वसनीयता का मूल्यांकन करने के लिए एक व्यापक समाधान प्रदान करता है।निर्माता अपने उत्पादों की गुणवत्ता में सुधार कर सकते हैं, पीसीबी की खराबी के कारण उत्पाद वापसी की संख्या को कम करें और बाजार में प्रतिस्पर्धात्मक बढ़त हासिल करें।आज हमसे संपर्क करें हमारे कंपन शेकर टेबल अपने विशिष्ट पीसीबी परीक्षण आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है कि कैसे के बारे में अधिक जानने के लिए.
