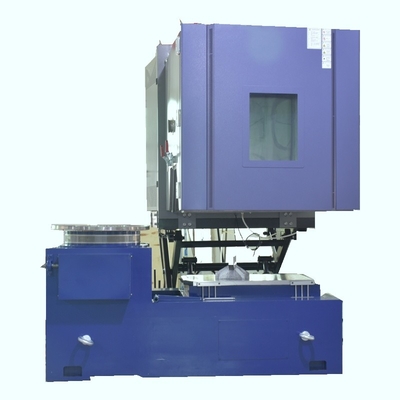

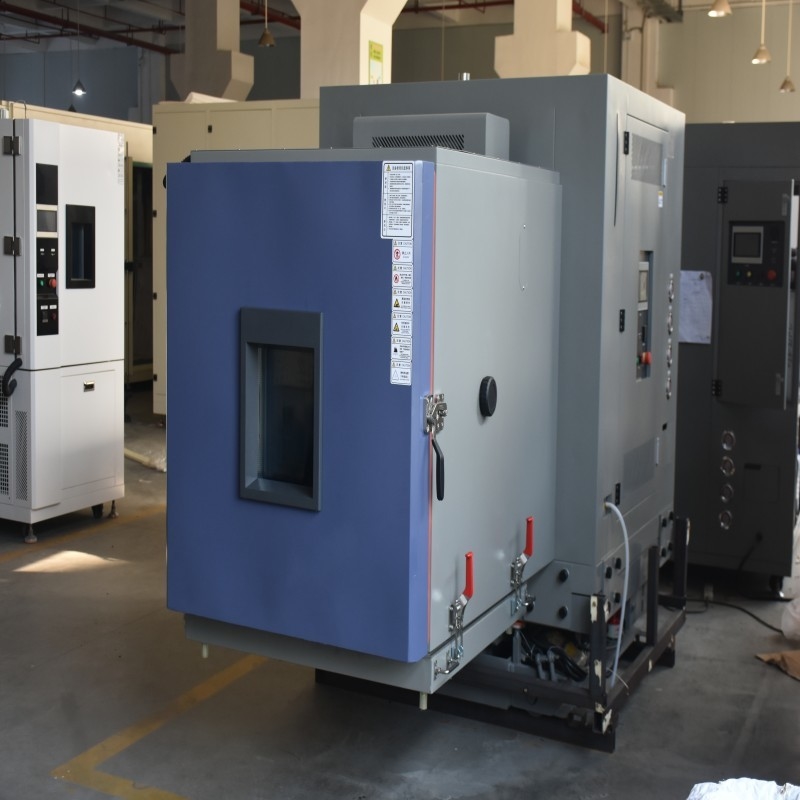

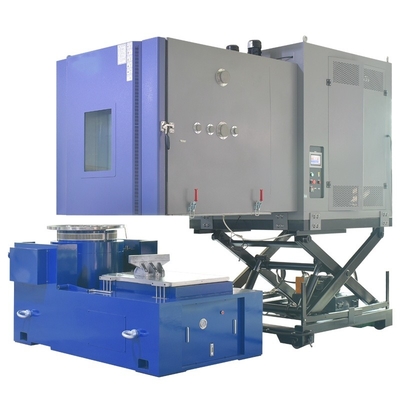

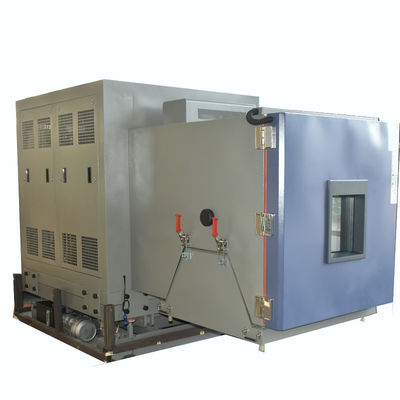

एमआईएल-एसटीडी के अनुरूप कंपन परीक्षण कक्ष बहु-अक्ष कंपन परीक्षण मशीन

एमआईएल-एसटीडी के अनुरूप कंपन परीक्षण कक्ष बहु-अक्ष कंपन परीक्षण मशीन

ब्रांड नाम: PRECISION
मॉडल संख्या: वीटीएचसी-225
एमओक्यू: 1
कीमत: $6000
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 10/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीनी
प्रमाणन:
ISO
विस्थापन:
100 एमएमपी-पी
वेग:
2.0 मी/से
अधिकतम त्वरण:
100 ग्राम
तापमान सीमा:
-40 डिग्री सेल्सियस से +150 डिग्री सेल्सियस
आर्द्रता सीमा:
10% से 95% तक
शॉक बल:
6000किग्रा.फ
कंपन बल:
3000 किग्रा.एफ
आयाम:
100 x 100 x 100 सेमी
पैकेजिंग विवरण:
मानक निर्यात पैकेजिंग
आपूर्ति की क्षमता:
10/माह
प्रमुखता देना:

MIL-STD के अनुरूप कंपन परीक्षण कक्ष

,

बहु अक्षीय कंपन परीक्षण कक्ष

,

बहु अक्ष कंपन परीक्षण मशीन

उत्पाद का वर्णन

MIL-STD मानक कंपन परीक्षण कक्ष MIL-STD 810, 781 और 883 के अनुरूप



सैन्य और एयरोस्पेस की मांग वाली दुनिया में, जहां उपकरण विश्वसनीयता पर कोई बातचीत नहीं की जाती है, हमारे एमआईएल-एसटीडी मानक कंपन परीक्षण कक्ष सटीकता और अनुपालन के लिए एक आदर्श के रूप में खड़े हैं।MIL-STD 810 की कठोर आवश्यकताओं को पूरा करने के लिए इंजीनियर, 781, और 883, ये कक्ष यह सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं कि हार्डवेयर और घटक सबसे कठोर कंपन स्थितियों का सामना कर सकें।

उन्नत कंपन सिमुलेशन क्षमताएं

व्यापक आवृत्ति सीमा

हमारे एमआईएल-एसटीडी-अनुरूप परीक्षण कक्ष व्यापक आवृत्ति सीमा में कंपन उत्पन्न कर सकते हैं, आमतौर पर 5 हर्ट्ज से 2000 हर्ट्ज तक।यह व्यापक स्पेक्ट्रम विभिन्न प्रकार के कंपन परिदृश्यों का अनुकरण करने में सक्षम बनाता है।5 से 50 हर्ट्ज के आसपास कम आवृत्ति वाले कंपन ट्रकों में परिवहन या इंजन के निष्क्रिय होने के दौरान कंपन की नकल कर सकते हैं।2000 हर्ट्ज तक की उच्च आवृत्तियों में उच्च गति वाली मशीनरी के कंपन को दोहराया जा सकता हैइस तरह की व्यापक आवृत्ति रेंज को कवर करने की क्षमता यह सुनिश्चित करती है कि सभी प्रकार के सैन्य और एयरोस्पेस उपकरण,बड़े वाहनों से लेकर छोटे इलेक्ट्रॉनिक उपकरणों तक, प्रासंगिक कंपन स्थितियों में परीक्षण किया जा सकता है।

सटीक आयाम नियंत्रण

कंपन का आयाम एमआईएल-एसटीडी परीक्षण में एक महत्वपूर्ण पैरामीटर है। हमारे कक्ष कंपन आयाम पर सटीक नियंत्रण प्रदान करते हैं,प्रत्येक मानक और परीक्षण की विशिष्ट आवश्यकताओं के अनुसार इसे समायोजित करने की क्षमता के साथचाहे वह एक नाजुक माइक्रोइलेक्ट्रॉनिक घटक हो जिसके लिए निम्न-व्यापकता कंपन परीक्षण की आवश्यकता होती है या एक मजबूत सैन्य वाहन घटक जो उच्च-व्यापकता कंपन का सामना कर सकता है,हमारी प्रणाली तदनुसार कैलिब्रेट किया जा सकता हैआयाम नियंत्रण में यह परिशुद्धता यह सुनिश्चित करती है कि परीक्षण परिणाम वास्तविक दुनिया के कंपन तनाव स्तरों के तहत उपकरण के प्रदर्शन को सटीक रूप से प्रतिबिंबित करते हैं।

बहु-अक्ष कंपन परीक्षण

सैन्य और एयरोस्पेस उपकरण अक्सर एक साथ कई दिशाओं से कंपन का अनुभव करते हैं। हमारे परीक्षण कक्ष बहु-अक्ष कंपन परीक्षण का समर्थन करते हैं, आमतौर पर एक्स, वाई और जेड अक्षों में।यह बहु-अक्ष क्षमता जटिल कंपन पैटर्न का अधिक यथार्थवादी अनुकरण प्रदान करती है जो उपकरण वास्तविक उपयोग में सामना करता हैउदाहरण के लिए, एक विमान के एवियोनिक्स सिस्टम में टेकऑफ और लैंडिंग के दौरान ऊर्ध्वाधर कंपन (Z-अक्ष), त्वरण और मंदी के दौरान क्षैतिज कंपन (X-अक्ष) हो सकते हैं।और मोड़ के दौरान पार्श्व कंपन (Y-अक्ष)इन बहु अक्षों के साथ कंपन लागू करके, हमारे कक्ष वास्तविक-विश्व कंपन स्थितियों में उपकरणों की संरचनात्मक अखंडता और प्रदर्शन का व्यापक रूप से मूल्यांकन कर सकते हैं।

तकनीकी मापदंड

शेकर विनिर्देश


नामित सीनस/रैंडम/शॉक फोर्स1,100 किलोग्राम/1.100 किलोग्राम/2.200 किलोग्रामकवच द्रव्यमान11 किलो
आवृत्ति सीमा५-३००० हर्ट्जसम्मिलन का आकार (मानक)एम8
अधिकतम./निरंतर विस्थापन पी-पी51 मिमी/ 51 मिमीलोड अटैचमेंट पॉइंट (मानक)17
अधिकतम गति2.0 मी/सेकंडप्राकृतिक आवृत्ति-थ्रस्ट अक्ष3 हर्ट्ज
अधिकतम.सिनस/ यादृच्छिक त्वरण100/60 ग्राममैक ऊर्ध्वाधर भार समर्थन300 किलो
आर्मर व्यास235 मिमीतालिका से 152 मिमी ऊपर भटकता हुआ क्षेत्र≤1mT (10 gauss)
मौलिक अनुनाद आवृत्ति2,500 हर्ट्ज (नाम) ± 5%आयाम LxWxH940 mmx715 mmx780 mm
अनुमेय आर्मर पलटने का क्षण300 एनएमवजन (अनक्रैटेड)1.000 किलो





PA10K पावर एम्पलीफायर विनिर्देशब्लोअर विनिर्देश
नामित उत्पादन क्षमता10kVAब्लेयर पावर4 किलोवाट
संकेत से शोर अनुपात≥ 65 डीबीवायु प्रवाह0.38 m3/s
एम्पलीफायर दक्षता≥ 90%वायु दबाव0 048kgf/cm2
सिस्टम सुरक्षाअनेकवायु नलिका व्यास/लंबाई120/4000 मिमी
आयाम (अनक्रैटेड) LxWxH610mmx900mmx 1,550mmआयाम (अनक्रैटेड) LxWxH610 मिमी x 750 मिमी x 1,450 मिमी
वजन (अनक्रैटेड)400 किलोग्रामवजन (अनक्रैटेड)120 किलो





कक्षआयाम (मिमी)
क्षमता512L
आंतरिक कक्ष के आयाम800×800×800 मिमी (W चौड़ाई × D गहराई × H ऊंचाई मिमी)
तापमान सीमा-40°C+150°C
शीतलन दर

+20°C−40°C पूरे दायरे में औसतः 2°C/मिनट


आर्द्रता सीमा20% आरएच ₹98% आरएच
समग्र आयाम

1200×2500×1500 (W चौड़ाई × D गहराई × H ऊंचाई मिमी) उठाने की मेज के आयामों को छोड़कर


वजन1500 किलो

सैन्य और एयरोस्पेस में अनुप्रयोग

सैन्य उपकरणों का परीक्षण

सेना में, हमारे MIL - STD- अनुरूप कंपन परीक्षण कक्षों का उपयोग करके उपकरणों की एक विस्तृत श्रृंखला का परीक्षण किया जाता है। इसमें संचार उपकरण, हथियार प्रणाली और सैन्य वाहन शामिल हैं।संचार उपकरण, जैसे रेडियो और उपग्रह संचार टर्मिनलों को सभी पर्यावरणीय परिस्थितियों में, जिनमें तीव्र कंपन भी शामिल है, विश्वसनीय रूप से कार्य करने की आवश्यकता है।इन उपकरणों को हमारे कक्षों में कंपन परीक्षण के अधीन करके, सैन्य इंजीनियर सबसे चुनौतीपूर्ण परिस्थितियों में अपने प्रदर्शन को सुनिश्चित कर सकते हैं।भी कंपन के सामने उनकी सटीकता और विश्वसनीयता सुनिश्चित करने के लिए परीक्षण कर रहे हैंटैंकों, बख्तरबंद कर्मियों के परिवहन वाहनों और ट्रकों सहित सैन्य वाहनों का परीक्षण उनकी संरचनात्मक अखंडता और उनके बोर्ड सिस्टम के प्रदर्शन में सुधार के लिए किया जाता है।

एयरोस्पेस घटक सत्यापन

एयरोस्पेस उद्योग में, एविओनिक्स सिस्टम, लैंडिंग गियर के घटकों और इंजन भागों जैसे घटकों का परीक्षण हमारे एमआईएल-एसटीडी-अनुरूप कक्षों में किया जाता है।जो विमान संचालन के लिए महत्वपूर्ण हैं, उड़ान के दौरान कंपन और पर्यावरण की स्थिति का सामना करने में सक्षम होना चाहिए। हमारे परीक्षण कक्ष उच्च ऊंचाई कम तापमान की स्थिति का अनुकरण कर सकते हैं,साथ ही टेकऑफ के दौरान तीव्र कंपनयह एयरोस्पेस निर्माताओं को अपने विमान घटकों की सुरक्षा और विश्वसनीयता सुनिश्चित करने में मदद करता है।लैंडिंग गियर घटकों और इंजन भागों को भी विमान संचालन के दौरान अत्यधिक कंपन और भार के तहत उनकी स्थायित्व और प्रदर्शन सुनिश्चित करने के लिए परीक्षण किया जाता है.
एमआईएल-एसटीडी के अनुरूप कंपन परीक्षण कक्ष बहु-अक्ष कंपन परीक्षण मशीन 0एमआईएल-एसटीडी के अनुरूप कंपन परीक्षण कक्ष बहु-अक्ष कंपन परीक्षण मशीन 1

यदि आप सैन्य या एयरोस्पेस उद्योग में हैं और एक विश्वसनीय MIL-STD- अनुरूप कंपन परीक्षण समाधान की तलाश कर रहे हैं, तो हमारे MIL-STD मानक कंपन परीक्षण कक्ष आदर्श विकल्प हैं।अपनी विशिष्ट परीक्षण आवश्यकताओं पर चर्चा करने के लिए आज ही हमसे संपर्क करें और हमें अपने उपकरणों की गुणवत्ता और विश्वसनीयता सुनिश्चित करने में आपकी सहायता करने दें.
